Transistörler - FET, MOSFET - Tekil

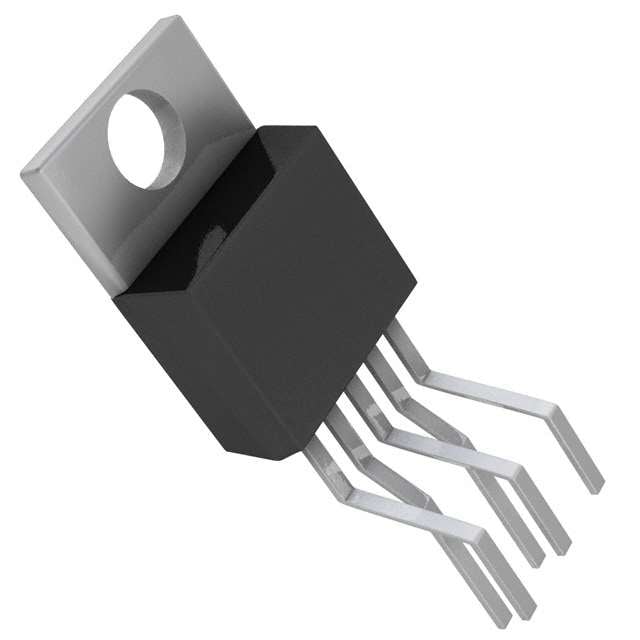

BTS247ZAKSA1
MOSFET N-CH 55V 33A TO220-5-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-220-5 Formed Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BTS247ZA
BTS247ZAKSA1 Hakkında
BTS247ZAKSA1, Infineon Technologies tarafından üretilen N-channel MOSFET transistördür. 55V drain-source gerilimi ve 33A sürekli drain akımı kapasitesine sahiptir. TO-220-5 paketinde sunulan bu bileşen, anahtarlama uygulamalarında, motor kontrol devrelerinde ve güç yönetimi sistemlerinde kullanılır. Temperature sensing diode özelliği ile sıcaklık izlemesi yapılabilir. 18mOhm maksimum RDS(on) değeri düşük iletim kayıpları sağlar. -40°C ile 175°C arasında çalışan bileşen, 120W güç yayılım kapasitesiyle endüstriyel ve tüketici elektronik uygulamalarında tercih edilir. NOT: Bu ürün yaşaması tamamlanmış (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 33A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Feature | Temperature Sensing Diode |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 90 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1730 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-220-5 Formed Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 120W (Tc) |
| Rds On (Max) @ Id, Vgs | 18mOhm @ 12A, 10V |
| Supplier Device Package | PG-TO220-5-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 90µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
