Transistörler - FET, MOSFET - Tekil
BTS244ZE3062ANTMA1

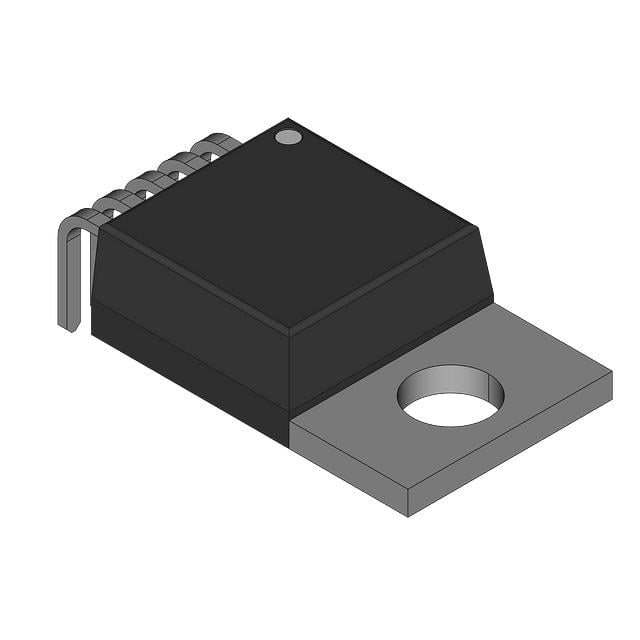

BTS244 - TEMPFET, AUTOMOTIVE LOW
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-263-6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BTS244
BTS244ZE3062ANTMA1 Hakkında
BTS244ZE3062ANTMA1, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 55V Drain-Source gerilimi ile 35A sürekli akım kapasitesine sahiptir. Otomotiv endüstrisine yönelik tasarlanmış bu komponent, -40°C ile 175°C sıcaklık aralığında çalışır. TO-263-5 (D²Pak) yüzey montaj paketinde sunulur. 13mOhm maksimum On-direnci ve 130nC Gate yükü özellikleri ile motor kontrol, anahtarlama uygulamaları ve güç yönetimi devrelerinde kullanılır. 170W maksimum güç dissipasyonu ile endüstriyel ve otomotiv sistemlerinde kullanım için uygun bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 35A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 130 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2660 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-263-5, D²Pak (4 Leads + Tab), TO-263BB |
| Part Status | Active |
| Power Dissipation (Max) | 170W (Tc) |
| Rds On (Max) @ Id, Vgs | 13mOhm @ 19A, 10V |
| Supplier Device Package | PG-TO263-5-2 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 130µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
