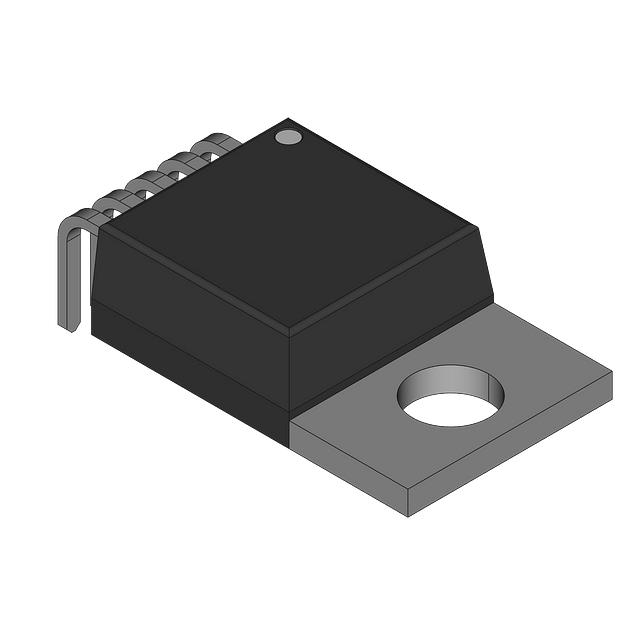

BTS244ZE3043
N-CHANNEL POWER MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-5
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BTS244ZE
BTS244ZE3043 Hakkında
BTS244ZE3043, Rochester Electronics tarafından üretilen N-Channel Power MOSFET transistördür. 55V Drain-Source gerilimi ve 35A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılır. TO-220-5 paket tipindeki bu bileşen, anahtarlama devreleri, motor kontrol, güç kaynakları ve güç yönetimi uygulamalarında tercih edilir. 13mΩ @ 10V Rds(on) değeri ile düşük iletim kaybı sağlar. -40°C ile +175°C arasında çalışabilen bu transistör, 170W güç dağılım kapasitesine sahiptir. Obsolete durumdaki bu parça, eski cihazların onarımında veya retrofit uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 35A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 130 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2660 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-220-5 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 170W (Tc) |
| Rds On (Max) @ Id, Vgs | 13mOhm @ 19A, 10V |
| Supplier Device Package | TO-220-5 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 130µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
