Transistörler - FET, MOSFET - Tekil

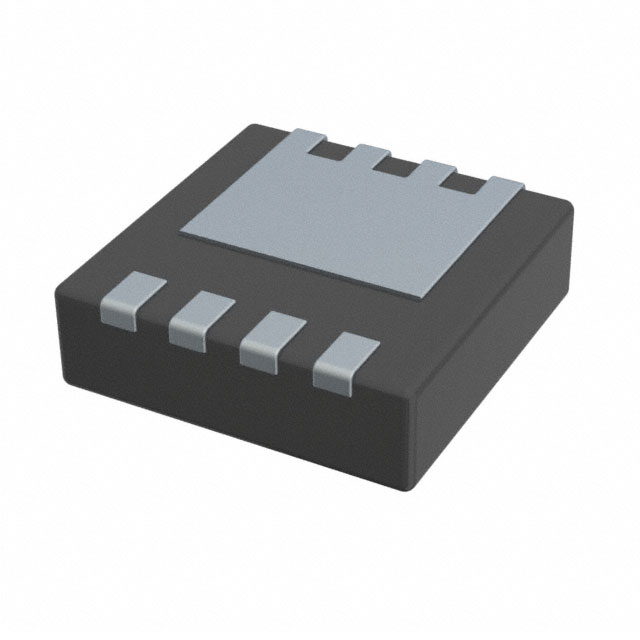

BSZ340N08NS3GATMA1
MOSFET N-CH 80V 6A/23A 8TSDSON
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BSZ340N08NS3GA
BSZ340N08NS3GATMA1 Hakkında
Infineon Technologies tarafından üretilen BSZ340N08NS3GATMA1, 80V drain-source gerilim kapasitesine sahip N-channel MOSFET transistördür. 6A (Ta) / 23A (Tc) sürekli akım sağlayabilir. 34mΩ maksimum RDS(on) değeri ile düşük iletim direncine sahiptir. 8-PowerTDFN paketinde sunulan bu komponen, anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrolü ve DC-DC dönüştürücüler gibi endüstriyel ve tüketici elektroniği uygulamalarında kullanılır. -55°C ile +150°C arasında çalışabilir ve 2.1W (Ta) / 32W (Tc) güç dağıtabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Ta), 23A (Tc) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.1 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 630 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.1W (Ta), 32W (Tc) |
| Rds On (Max) @ Id, Vgs | 34mOhm @ 12A, 10V |
| Supplier Device Package | PG-TSDSON-8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 12µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
