Transistörler - FET, MOSFET - Tekil
BSZ076N06NS3GATMA1

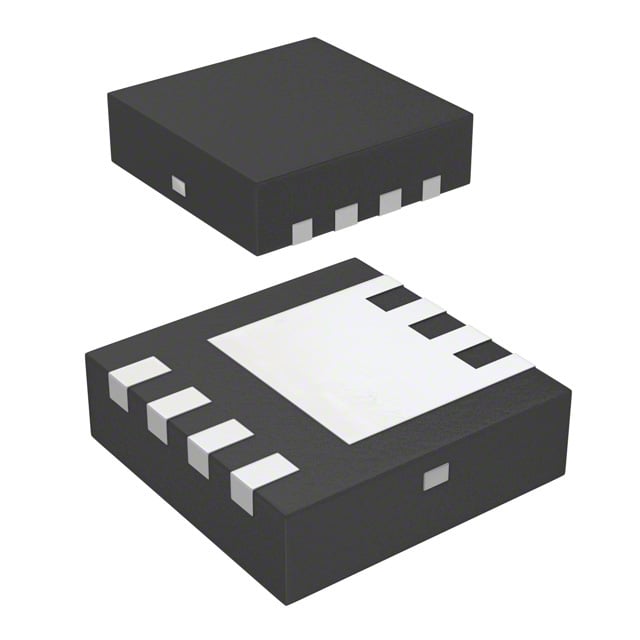

MOSFET N-CH 60V 20A 8TSDSON
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BSZ076N06NS3
BSZ076N06NS3GATMA1 Hakkında
BSZ076N06NS3GATMA1, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 60V Drain-Source gerilimi ve 20A sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılır. 7.6mOhm RDS(on) değeri ile düşük ısı kaybı sağlar. Anahtarlama uygulamaları, motor kontrol devreleri, güç yönetimi sistemleri ve DC-DC dönüştürücülerde tercih edilir. Surface mount 8-TSDSON paket içinde sunulur. -55°C ile 150°C arasında çalışabilir. Obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 50 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4000 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.1W (Ta), 69W (Tc) |
| Rds On (Max) @ Id, Vgs | 7.6mOhm @ 20A, 10V |
| Supplier Device Package | PG-TSDSON-8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 35µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
