Transistörler - FET, MOSFET - Tekil

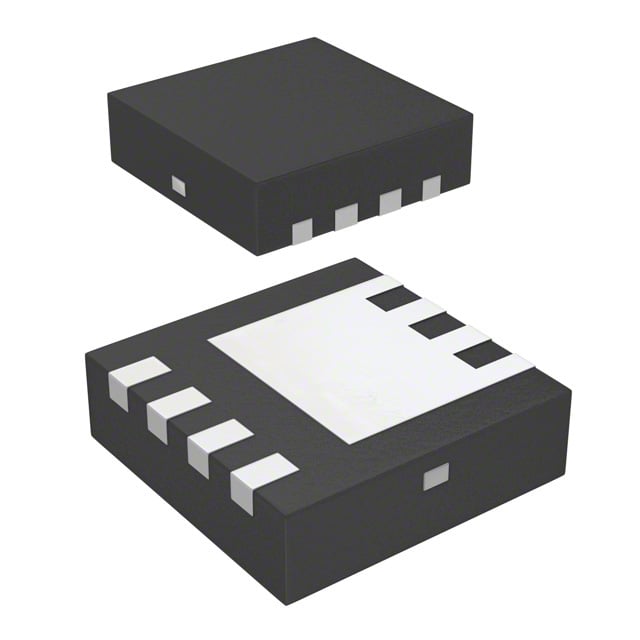

BSZ042N04NSGATMA1
MOSFET N-CH 40V 40A TSDSON-8
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BSZ042N04NS
BSZ042N04NSGATMA1 Hakkında
Infineon Technologies tarafından üretilen BSZ042N04NSGATMA1, 40V drain-source geriliminde 40A sürekli akım yeteneğine sahip N-Channel MOSFET'tir. 4.2mΩ RDS(on) değeri ve 10V gate sürücü gerilimi ile düşük iletim kayıplarında çalışır. TSDSON-8 (8-PowerVDFN) yüzey montajlı paket ile yoğun tasarımlara uyarlanabilir. -55°C ile 150°C arasında çalışabilen bu transistör, güç denetim devrelerinde, motor sürücülerinde ve AC-DC konvertörlerde kullanılan bir anahtarlama elemanıdır. 46nC gate yükü ve düşük input kapasitansi hızlı komutasyonu destekler. Ürün şu anda üretim dışıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 46 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3700 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.1W (Ta), 69W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.2mOhm @ 20A, 10V |
| Supplier Device Package | PG-TSDSON-8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 36µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
