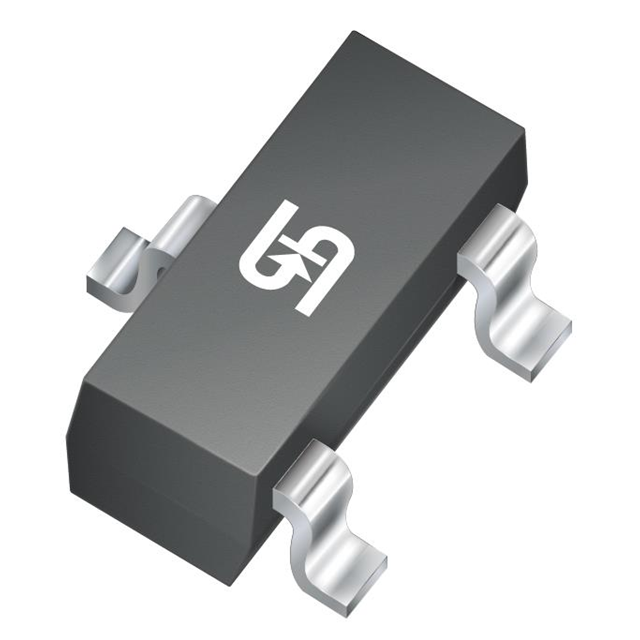

BSS84
-60, -0.15, SINGLE P-CHANNEL
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BSS84
BSS84 Hakkında
BSS84, Taiwan Semiconductor tarafından üretilen tek kanallı P-Channel MOSFET transistörüdür. 60V drain-source gerilimi ve 150mA sürekli drain akımı kapasitesi ile düşük güç uygulamalarında kullanılır. 8Ω maksimum RDS(on) değeri ile verimli anahtarlama sağlar. SOT-23-3 yüzey montajlı paket ile kompakt devre tasarımlarına uygun hale getirilmiştir. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) sayesinde endüstriyel ve tüketici elektroniği uygulamalarında, sinyal anahtarlaması, güç yönetimi ve kontrol devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 150mA (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.9 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 37 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 357mW (Ta) |
| Rds On (Max) @ Id, Vgs | 8Ohm @ 150mA, 10V |
| Supplier Device Package | SOT-23 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
