BSS84

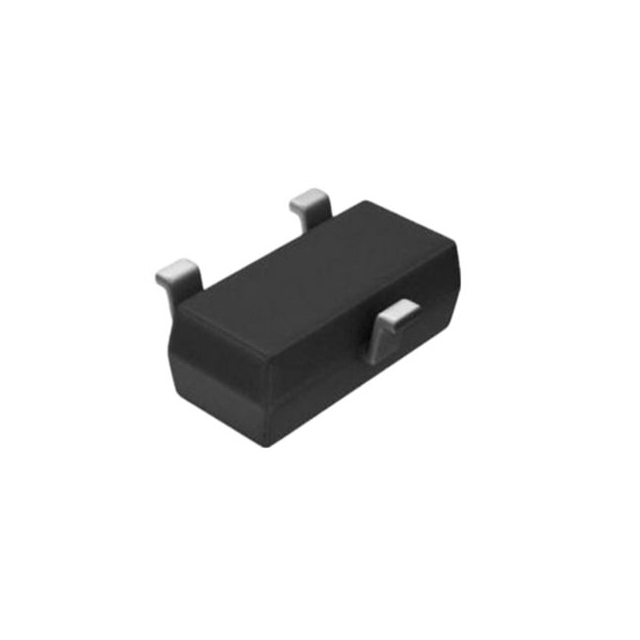

MOSFET SOT-23 P Channel 50V
- Üretici
- NextGen Components
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BSS84
BSS84 Hakkında
BSS84, NextGen Components tarafından üretilen P-Channel MOSFET transistördür. SOT-23 paketinde sunulan bu bileşen, 50V drain-source voltaj kapasitesine ve 130mA sürekli drain akımına sahiptir. 10V gate voltajında 8Ω maksimum RDS(on) değeri ile düşük geçiş direnci sağlar. Gate eşik voltajı 2V @ 250µA'da belirlenir. 225mW maksimum güç tüketimi ile enerji verimli uygulamalara uygundur. -55°C ile 150°C arasında çalışabilir. Analog anahtarlama, güç yönetimi, aktif filtreler ve düşük sinyal seviyesinde anahtarlama uygulamalarında kullanılır. ±20V maksimum gate voltajı kapasitesi geniş uygulama alanı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 130mA (Ta) |
| Drain to Source Voltage (Vdss) | 50 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.77 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 30 pF @ 5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 225mW (Ta) |
| Rds On (Max) @ Id, Vgs | 8Ohm @ 100mA, 10V |
| Supplier Device Package | SOT-23-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
