Transistörler - FET, MOSFET - Tekil

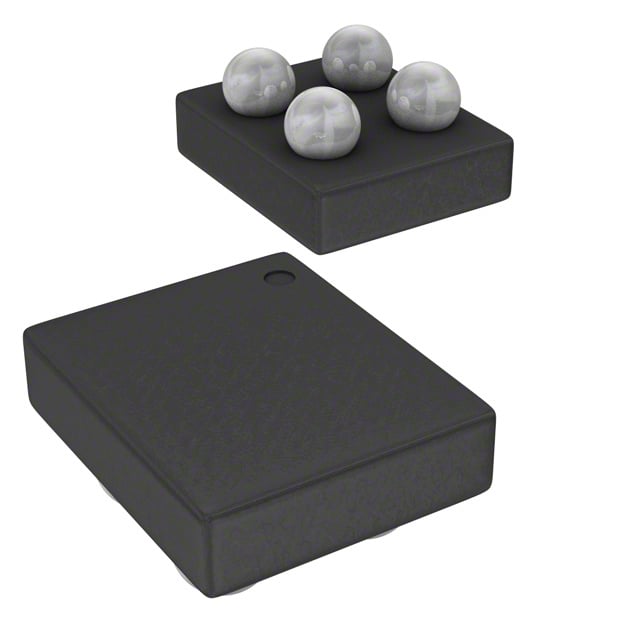

BSS138-T
MOSFET N-CH 50V 220MA SOT23-3
- Üretici
- onsemi
- Paket/Kılıf
- 4-XFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BSS138
BSS138-T Hakkında
BSS138-T, onsemi tarafından üretilen N-Channel MOSFET transistördür. 50V drain-source voltaj ve 220mA sürekli drain akımı kapasitesi ile düşük güç uygulamalarında kullanılır. 3.5Ω on-resistance değeri ile verimli anahtarlama sağlar. SOT23-3 paket tipinde Surface Mount montajı destekler. Geniş çalışma sıcaklığı aralığında (-55°C ~ 150°C) stabil performans gösterir. Düşük gate charge (2.4 nC) ve input capacitance (27 pF) sayesinde hızlı anahtarlama karakteristiğine sahiptir. Sinyal kontrolü, lojik seviye anahtarlaması ve küçük güç yönetimi devrelerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 220mA (Ta) |
| Drain to Source Voltage (Vdss) | 50 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2.4 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 27 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-XFBGA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 360mW (Ta) |
| Rds On (Max) @ Id, Vgs | 3.5Ohm @ 220mA, 10V |
| Supplier Device Package | EFCP1313-4CC-037 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 1.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
