Transistörler - FET, MOSFET - Tekil

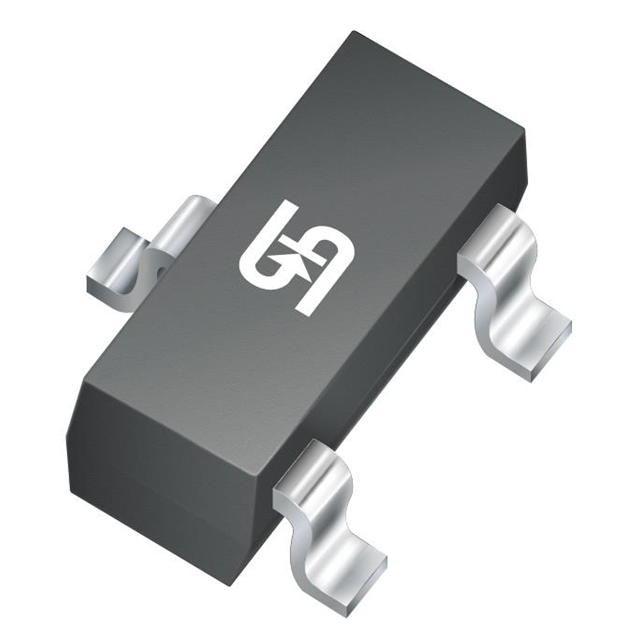

BSS138 RFG
50V, 0.26A, SINGLE N-CHANNEL POW
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BSS138
BSS138 RFG Hakkında
BSS138 RFG, Taiwan Semiconductor tarafından üretilen tek kanallı N-Channel MOSFET transistördür. 50V drain-source gerilimi ve 260mA sürekli drain akımı ile düşük güç uygulamalarında kullanılır. 2.5Ω maksimum RDS(on) değeri ile verimli anahtarlama sağlar. SOT-23 yüzeye monte paketinde sunulan bu bileşen, lojik seviyesi kontrol edilen küçük sinyalli anahtarlama devrelerinde, amplifikasyon ve sinyal işleme uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışabilir ve 357mW maksimum güç yayınlayabilir. 2nC gate charge ve 32pF input capacitance özellikleriyle hızlı komütasyon gerektiren tasarımlarda uygun bir seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 260mA (Ta) |
| Drain to Source Voltage (Vdss) | 50 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 32 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 357mW (Ta) |
| Rds On (Max) @ Id, Vgs | 2.5Ohm @ 260mA, 10V |
| Supplier Device Package | SOT-23 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 1.6V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
