Transistörler - FET, MOSFET - Tekil

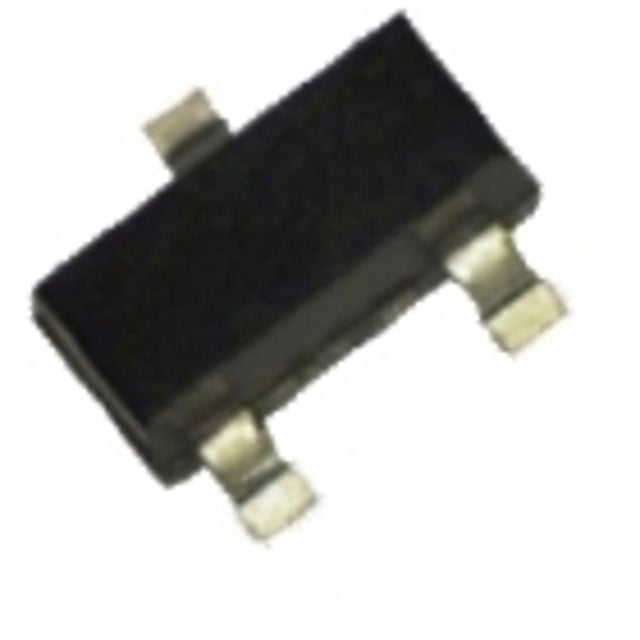

BSS127
MOSFET N-CHANNEL 600V 21MA SOT23
- Üretici
- Rectron USA
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BSS127
BSS127 Hakkında
BSS127, Rectron USA tarafından üretilen N-Channel MOSFET transistörüdür. 600V drain-source gerilimi ile yüksek voltaj uygulamalarında kullanılan bu bileşen, 21mA sürekli drenaj akımına sahiptir. SOT-23 paketlemesi sayesinde yüzey montajı yapılabilen BSS127, anahtarlama devreleri, güç yönetimi, düşük güçlü sürücü uygulamaları ve analog anahtarlar gibi alanlarda tercih edilir. 500mΩ tipik RDS(on) değeri ile enerji verimli çalışma sağlar. -55°C ile 150°C arasında çalışabilen transistör, 500mW güç dağılımı kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 21mA (Ta) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 28 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 500Ohm @ 16mA, 10V |
| Supplier Device Package | SOT-23 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.6V @ 8µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
