Transistörler - FET, MOSFET - Tekil

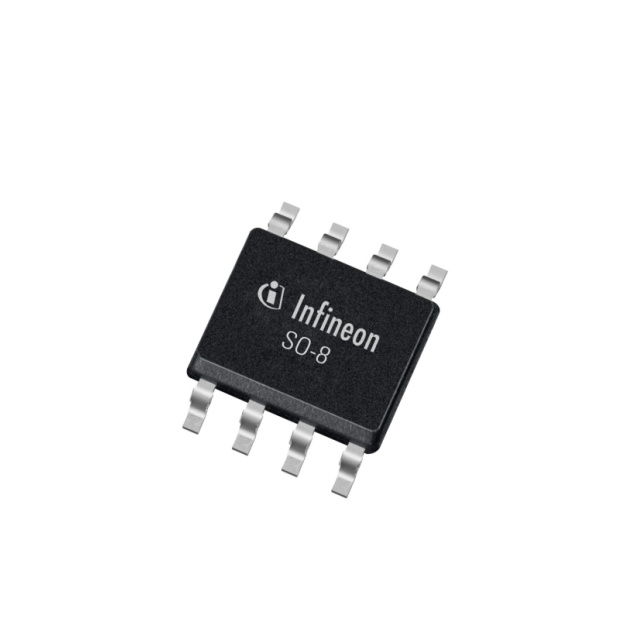

BSO613SPVGXUMA1
MOSFET N/P-CH 8-SOIC
- Üretici
- Infineon Technologies
- Paket/Kılıf
- PG-DSO-8-6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BSO613
BSO613SPVGXUMA1 Hakkında
BSO613SPVGXUMA1, Infineon Technologies tarafından üretilen P-Channel MOSFET transistörüdür. 60V Drain-Source gerilimi ve 3.44A sürekli drain akımı kapasitesine sahiptir. 130mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. 8-pin SOIC SMD paketinde sunulan bu bileşen, güç anahtarlama uygulamaları, motor kontrol devreleri, güç yönetimi sistemleri ve anahtarlanmış güç kaynakları gibi uygulamalarda kullanılır. -55°C ile +150°C arasında çalışabilir ve 2.5W maksimum güç saçabilir. ±20V gate gerilimi toleransı ile geniş uygulanabilirlik sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.44A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 875 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta) |
| Rds On (Max) @ Id, Vgs | 130mOhm @ 3.44A, 10V |
| Supplier Device Package | PG-DSO-8-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
