Transistörler - FET, MOSFET - Tekil

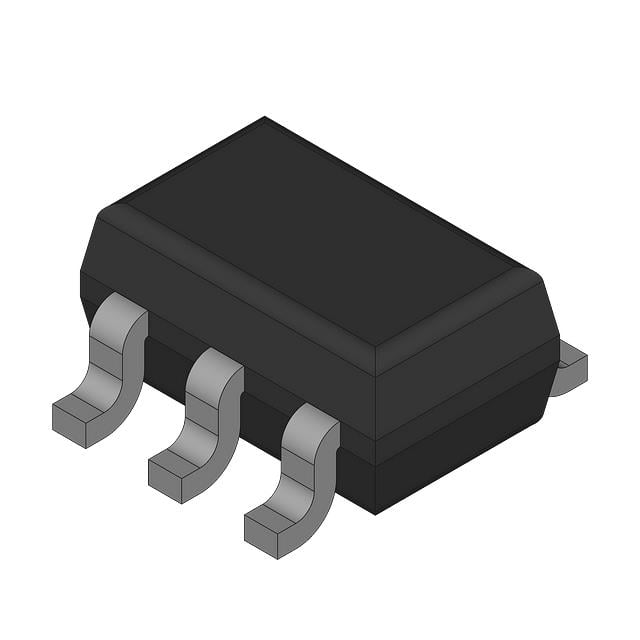

BSD816SNH6327
MOSFET N-CH 20V 1.4A SOT363-6
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 6-TSSOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BSD816
BSD816SNH6327 Hakkında
BSD816SNH6327, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source gerilimi ve 1.4A sürekli drenaj akımı ile düşük güç uygulamalarında kullanılır. 160mOhm on-state direnci ve 500mW maksimum güç tüketimi ile anahtarlama ve amplifikasyon devrelerinde yer alır. SOT-363 6-pin yüzey montaj paketinde sunulan bu komponent, -55°C ile +150°C arasında çalışır. Mobil cihazlar, güç yönetimi, USB anahtarlaması ve IoT uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.4A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.6 nC @ 2.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 180 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 160mOhm @ 1.4A, 2.5V |
| Supplier Device Package | PG-SOT363-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 950mV @ 3.7µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
