Transistörler - FET, MOSFET - Tekil

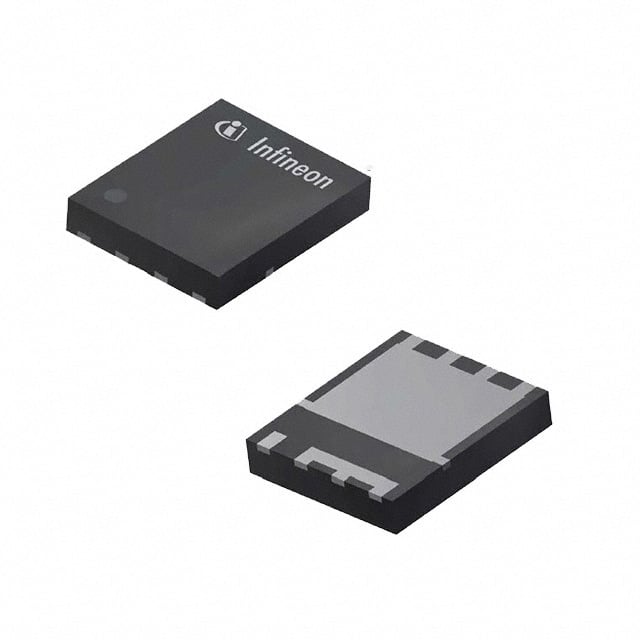

BSC220N20NSFDATMA1
MOSFET N-CH 200V 52A TSON-8
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BSC220N20NSFDATMA1
BSC220N20NSFDATMA1 Hakkında
BSC220N20NSFDATMA1, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 200V drain-source voltajı ve 52A sürekli drenaj akımı ile yüksek güç uygulamalarında kullanılır. 22mΩ RDS(on) değeri düşük iletim kaybı sağlar. TSON-8 SMD paketinde sunulan bu transistör, endüstriyel sürücüler, anahtarlama uygulamaları, motor kontrolü ve güç yönetimi sistemlerinde yaygın olarak kullanılır. -55°C ile 175°C arasında çalışan, 214W maksimum güç yayabilen bu bileşen, 10V gate sürüş voltajında optimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 52A (Tc) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 43 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3680 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 214W (Tc) |
| Rds On (Max) @ Id, Vgs | 22mOhm @ 52A, 10V |
| Supplier Device Package | PG-TSON-8-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 137µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
