BSC070N10NS5SCATMA1

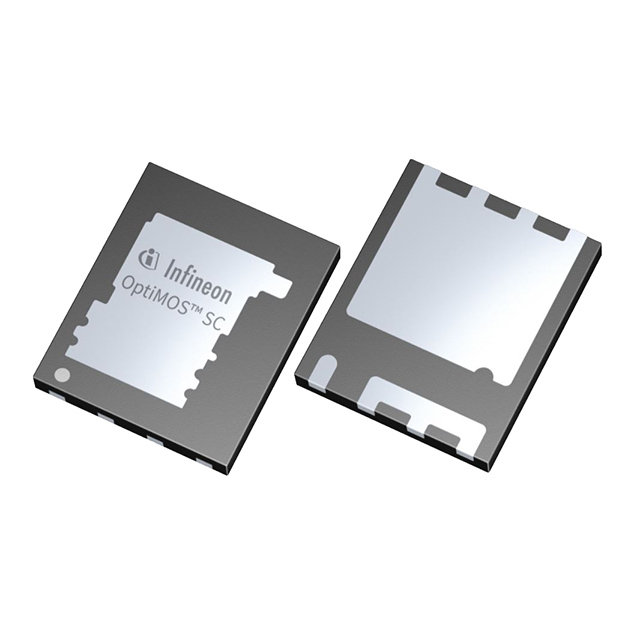

MOSFET N-CH 100V 14A/82A 8SWSON
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BSC070N10NS5
BSC070N10NS5SCATMA1 Hakkında
Infineon Technologies tarafından üretilen BSC070N10NS5SCATMA1, 100V drain-source geriliminde çalışan N-Channel MOSFET transistördür. 82A sürekli drenaj akımı (Tc) kapasitesi ile yüksek akım uygulamalarında kullanılmaya uygun tasarlanmıştır. 7mΩ maximum on-resistance değeri ile düşük güç kaybı sağlar. 8-PowerWDFN paket türündedir ve yüzey montajı uygulamalarına elverişlidir. -55°C ile 175°C arasında çalışma sıcaklığı aralığında stabildir. Anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrol ve endüstri otomasyon sistemlerinde yaygın olarak tercih edilmektedir. 3W (Ta) ve 100W (Tc) güç yayılımı kapasitesi ile ısıl yönetim açısından esnek çözümler sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta), 82A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 38 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2700 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3W (Ta), 100W (Tc) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 40A, 10V |
| Supplier Device Package | PG-WSON-8-2 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.8V @ 50µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
