Transistörler - FET, MOSFET - Tekil

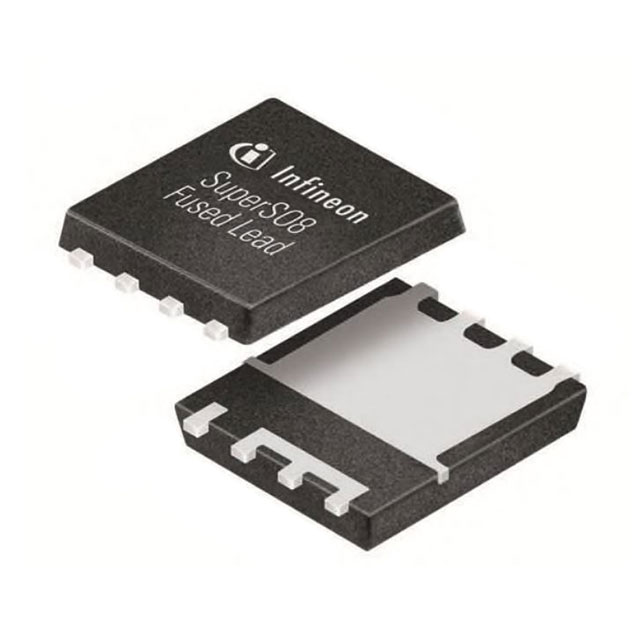

BSC005N03LS5ATMA1
TRENCH <= 40V
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BSC005N03LS
BSC005N03LS5ATMA1 Hakkında
BSC005N03LS5ATMA1, Infineon Technologies tarafından üretilen N-Channel Power MOSFET transistörüdür. 30V drain-source voltaj ve 42A sürekli drain akımı ile tasarlanmıştır. 0.55mΩ on-resistance değeri sayesinde düşük güç kaybında yüksek verimlilik sağlar. Trench teknolojisi kullanılarak üretilmiş bu bileşen, motor kontrol, güç yönetimi, DC-DC dönüştürücüler ve anahtarlama uygulamalarında kullanılır. -55°C ile 175°C arası sıcaklık aralığında çalışabilen transistör, 8-pin PowerTDFN SMD pakette sunulmaktadır. 3W (Ta) / 188W (Tc) güç dissipasyonuna sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 42A (Ta), 433A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 122 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8900 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3W (Ta), 188W (Tc) |
| Rds On (Max) @ Id, Vgs | 0.55mOhm @ 50A, 10V |
| Supplier Device Package | PG-TDSON-8 FL |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
