Transistörler - FET, MOSFET - Tekil

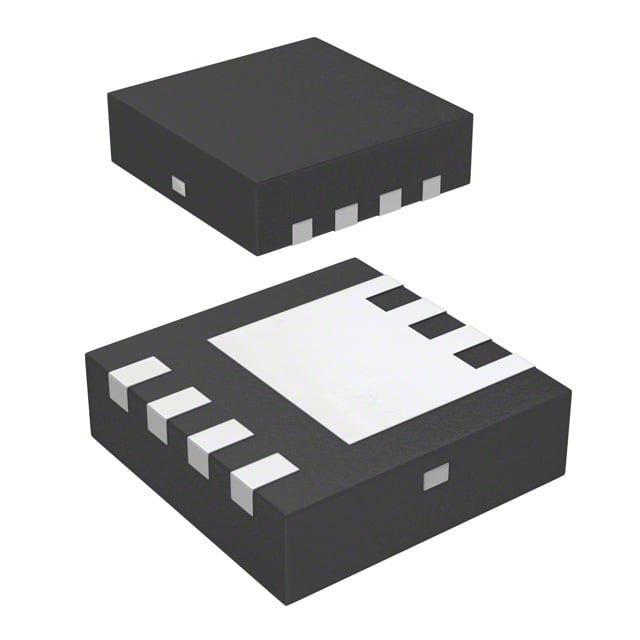

BS7067N06LS3G
MOSFET N-CH 60V 14A/20A 8TSDSON
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BS7067N06LS3G
BS7067N06LS3G Hakkında
BS7067N06LS3G, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source gerilim ve 14A (Ta) / 20A (Tc) sürekli dren akımı kapasitesine sahiptir. 6.7mΩ (20A, 10V koşullarında) düşük on-state direnci ile verimli anahtarlama performansı sunar. 8-PowerVDFN paket tipi ile yüksek yoğunluklu PCB tasarımlarına uygundur. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir işlem yapar. DC-DC konvertörler, motor kontrol devreleri, güç yönetimi uygulamaları ve anahtarlama güç kaynakları gibi düşük gerilim endüstriyel ve tüketici elektronik tasarımlarında yaygın olarak kullanılır. Ürün statüsü obsolete olmasına rağmen, mevcut tasarım uygulamalarında veri ve alternatif seçenekler için referans değeri vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta), 20A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 62 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4800 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.1W (Ta), 78W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.7mOhm @ 20A, 10V |
| Supplier Device Package | PG-TSDSON-8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.2V @ 35µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
