Transistörler - FET, MOSFET - Tekil

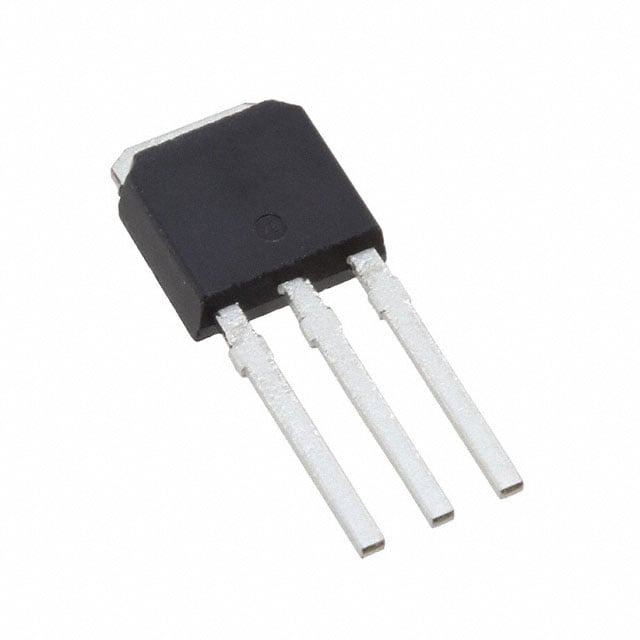

AUIRLU2905
MOSFET N-CH 55V 42A IPAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- IPAK
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRLU2905
AUIRLU2905 Hakkında
AUIRLU2905, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 55V drain-source voltaj (Vdss) ve 42A sürekli drain akımı kapasitesine sahiptir. 27mOhm maksimum on-resistance (10V, 25A koşullarında) ile verimli anahtarlama işlemleri gerçekleştirir. TO-251-3 (IPAK) paketi ile yüksek yoğunluklu PCB tasarımlarında kullanılabilir. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 110W maksimum güç dağıtımı kapasitesi ile orta-yüksek güç uygulamalarında tercih edilir. Motor kontrol, DC-DC konverterler ve güç yönetimi devrelerinde yaygın olarak uygulanmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 42A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 48 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1700 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-251-3 Short Leads, IPak, TO-251AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 110W (Tc) |
| Rds On (Max) @ Id, Vgs | 27mOhm @ 25A, 10V |
| Supplier Device Package | I-PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
