Transistörler - FET, MOSFET - Tekil

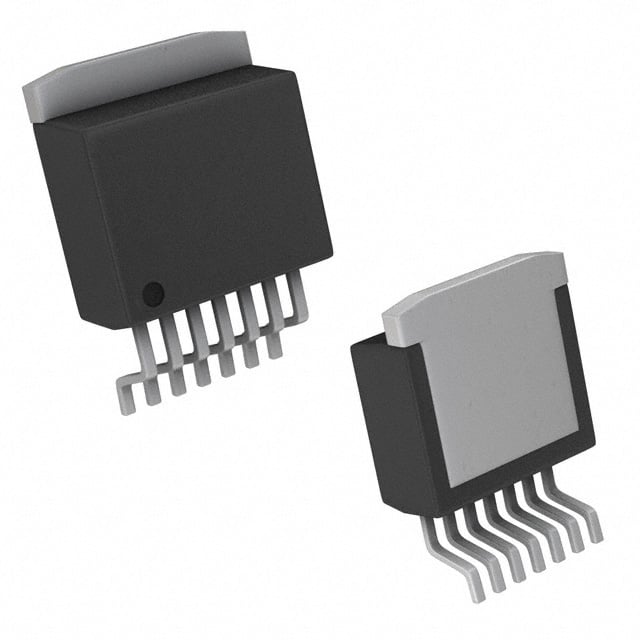

AUIRLS3034-7TRL
MOSFET N-CH 40V 240A D2PAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRLS3034
AUIRLS3034-7TRL Hakkında
AUIRLS3034-7TRL, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 40V Drain-Source gerilimi ve 240A sürekli dren akımı ile yüksek akım uygulamalarında kullanılmaya uygundur. D2PAK (TO-263-8) yüzey montaj paketinde sunulan bu bileşen, 1.4mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. -55°C ile 175°C arası çalışma sıcaklık aralığında 380W güç dağıtabilir. Güç kaynakları, motor sürücüleri, DC-DC dönüştürücüler ve ağır yük anahtarlama uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 240A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 180 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 10990 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Power Dissipation (Max) | 380W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.4mOhm @ 200A, 10V |
| Supplier Device Package | D2PAK (7-Lead) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
