AUIRLS3034-7P

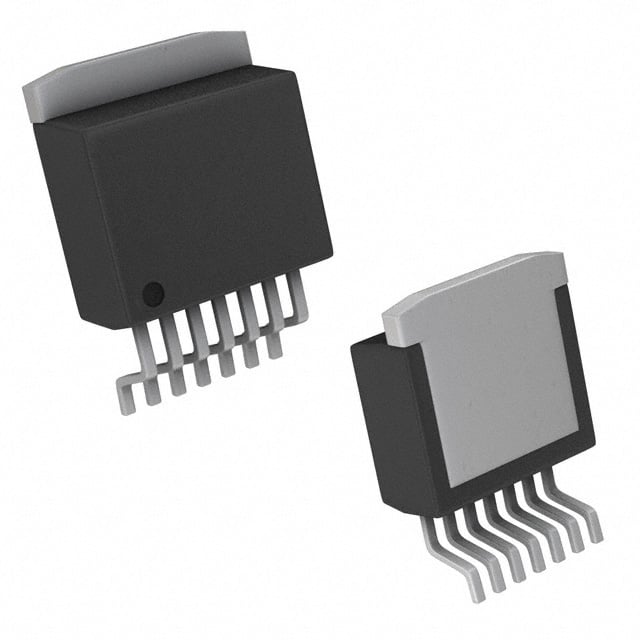

MOSFET N-CH 40V 240A D2PAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRLS3034
AUIRLS3034-7P Hakkında
AUIRLS3034-7P, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 240A sürekli drenaj akımı kapasitesine sahip bu bileşen, güç yönetimi ve anahtarlama uygulamalarında kullanılır. TO-263-8 (D²Pak) paket tipinde sunulan komponent, 1.4mΩ (10V, 200A koşullarında) düşük on-resistance değeri ile verimli güç dönüşümü sağlar. 180nC gate charge ve hızlı anahtarlama karakteristiği sayesinde motor kontrol, güç kaynakları, güç yönetim devrelerinde ve endüstriyel anahtarlama uygulamalarında tercih edilir. -55°C ile 175°C arasında çalışma sıcaklığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 240A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 180 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 10990 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 380W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.4mOhm @ 200A, 10V |
| Supplier Device Package | D2PAK (7-Lead) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
