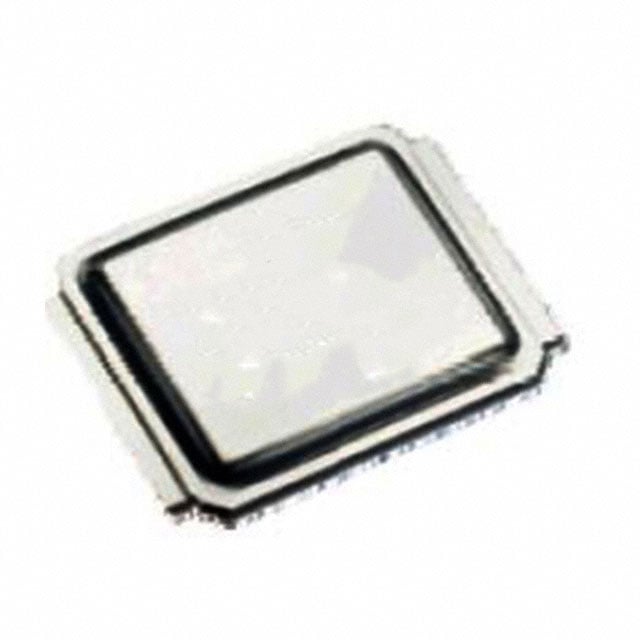

AUIRL7766M2TR
MOSFET N-CH 100V 10A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric M4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRL7766M2TR
AUIRL7766M2TR Hakkında
AUIRL7766M2TR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source voltajında 10A sürekli dren akımı ile çalışabilen bu bileşen, DirectFET™ Isometric M4 paket teknolojisi kullanılarak tasarlanmıştır. Maksimum 10mΩ on-resistance değeri ile düşük güç kaybı sağlar. -55°C ile 175°C arasında güvenli şekilde çalışabilen bu transistör, güç yönetimi uygulamaları, DC-DC dönüştürücüler, motor kontrol devreleri ve güç anahtarlama uygulamalarında kullanılır. Surface Mount montaj tipi ile modern PCB tasarımlarına uygundur. Bileşen şu anda üretimi durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 66 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5305 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric M4 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.5W (Ta), 62.5W (Tc) |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 31A, 10V |
| Supplier Device Package | DirectFET™ Isometric M4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 2.5V @ 150µA |
