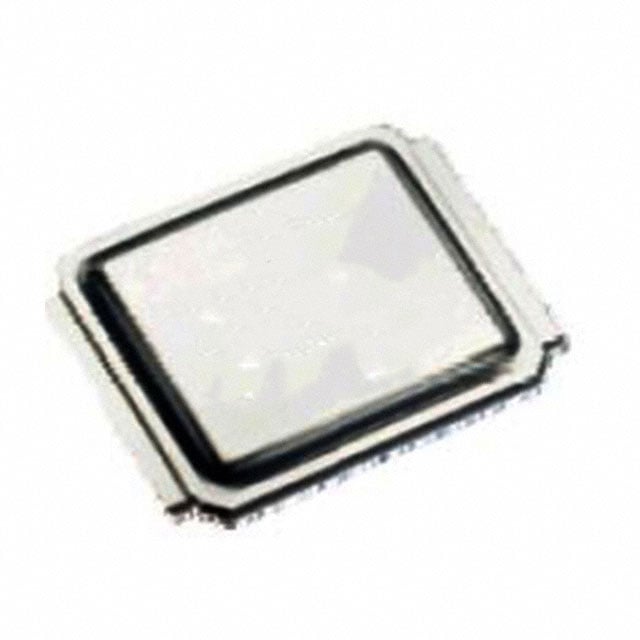

AUIRL7736M2TR
MOSFET N-CH 40V 179A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric M4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRL7736M2TR
AUIRL7736M2TR Hakkında
AUIRL7736M2TR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 179A sürekli dren akımı kapasitesi ile yüksek akım uygulamalarına uygun tasarlanmıştır. DirectFET™ Isometric M4 paketinde sunulan bu bileşen, düşük RDS(on) değeri (3mOhm @ 67A, 10V) sayesinde güç kaybını minimize eder. -55°C ile 175°C arasında çalışan bileşen, güç dönüştürme devreleri, motor kontrol, LED sürücüleri ve DC-DC konvertörleri gibi uygulamalarda kullanılır. Surface mount montajı ile PCB üzerine direkt montajlanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 179A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 78 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5055 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric M4 |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta), 63W (Tc) |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 67A, 10V |
| Supplier Device Package | DirectFET™ Isometric M4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 2.5V @ 150µA |
