Transistörler - FET, MOSFET - Tekil

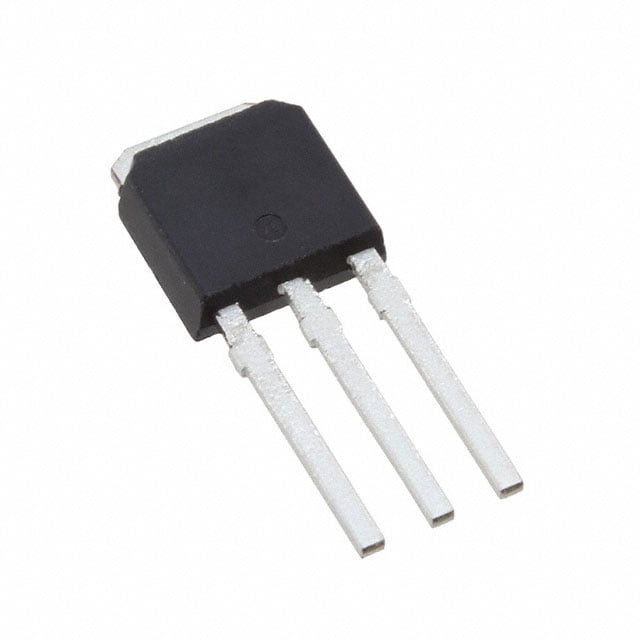

AUIRFU8403
MOSFET N-CH 40V 100A IPAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- IPAK
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRFU8403
AUIRFU8403 Hakkında
AUIRFU8403, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 100A sürekli drain akımı kapasitesiyle güç uygulamalarında kullanılır. 3.1mΩ (10V, 76A'de) on-state direnci düşük gerilim düşümü sağlar. TO-251-3 (IPAK) paketinde sunulan bu bileşen, anahtarlama devreleri, motor kontrol, güç kaynakları ve DC-DC dönüştürücülerde uygulanır. 99nC gate charge ve 3171pF input kapasitesi ile hızlı komutasyon özelliği sunar. -55°C ile +175°C arasında çalışabilir. Maksimum 99W güç tüketebilir. ±20V gate gerilimi toleransı vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 99 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3171 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-251-3 Short Leads, IPak, TO-251AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 99W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.1mOhm @ 76A, 10V |
| Supplier Device Package | I-PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
