Transistörler - FET, MOSFET - Tekil

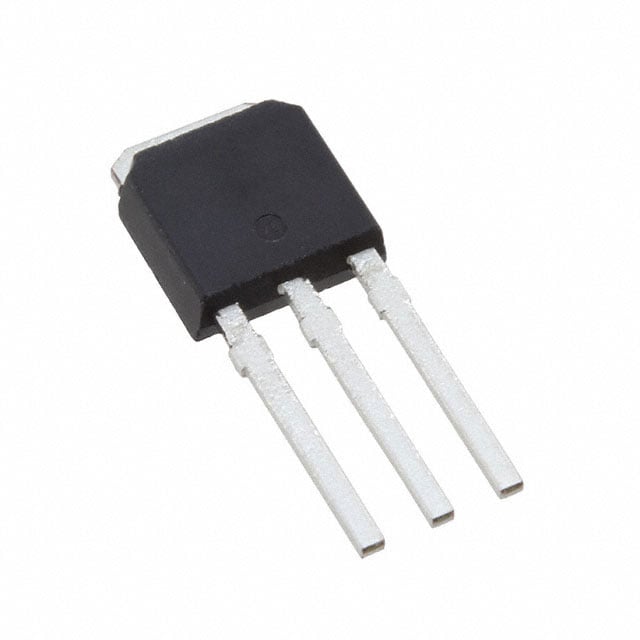

AUIRFU8401
MOSFET N-CH 40V 100A IPAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- IPAK
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRFU8401
AUIRFU8401 Hakkında
AUIRFU8401, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source gerilimi ve 100A sürekli drenaj akımı kapasitesi ile yüksek akım uygulamalarında kullanılır. 4.25mΩ on-state direnç değeri ile güç kaybını minimalize eder. TO-251 (IPAK) paketinde gelen bu transistör, güç elektronikleri, motor kontrol devreleri, DC-DC konvertörler ve anahtarlama uygulamalarında yaygın olarak tercih edilir. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Maksimum 79W güç dissipasyonu kapasitesiyle ısıl yönetim gerektiren endüstriyel uygulamalara uyygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 63 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2200 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-251-3 Short Leads, IPak, TO-251AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 79W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.25mOhm @ 60A, 10V |
| Supplier Device Package | I-PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 500µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
