Transistörler - FET, MOSFET - Tekil

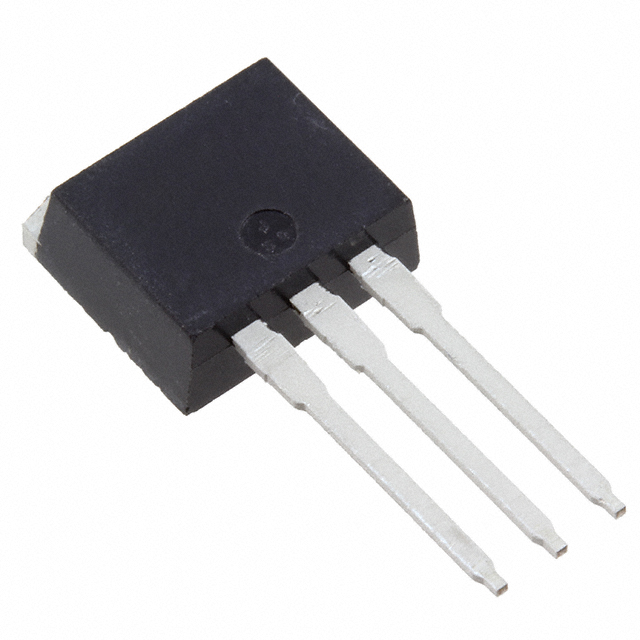

AUIRFSL8409
MOSFET N-CH 40V 195A TO262
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRFSL8409
AUIRFSL8409 Hakkında
AUIRFSL8409, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source voltaj ve 195A sürekli drain akımı kapasitesiyle yüksek akım uygulamaları için tasarlanmıştır. TO-262-3 (I²Pak) paketinde sunulan bu bileşen, 1.2mΩ maksimum drain-source direnci (RDS(on)) ile düşük kayıp uygulamalar sağlar. 375W güç tüketme yeteneği ve geniş çalışma sıcaklık aralığı (-55°C ~ 175°C) sayesinde endüstriyel ve otomotiv uygulamalarında kullanılabilir. Gate threshold voltajı 3.9V'dur. Güç yönetimi, motor kontrol, anahtarlama uygulamaları ve güç kaynağı tasarımlarında tercih edilir. Bileşen şu anda üretim dışı (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 195A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 450 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 14240 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-262-3 Short Leads, I²Pak |
| Part Status | Obsolete |
| Power Dissipation (Max) | 375W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.2mOhm @ 100A, 10V |
| Supplier Device Package | TO-262 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
