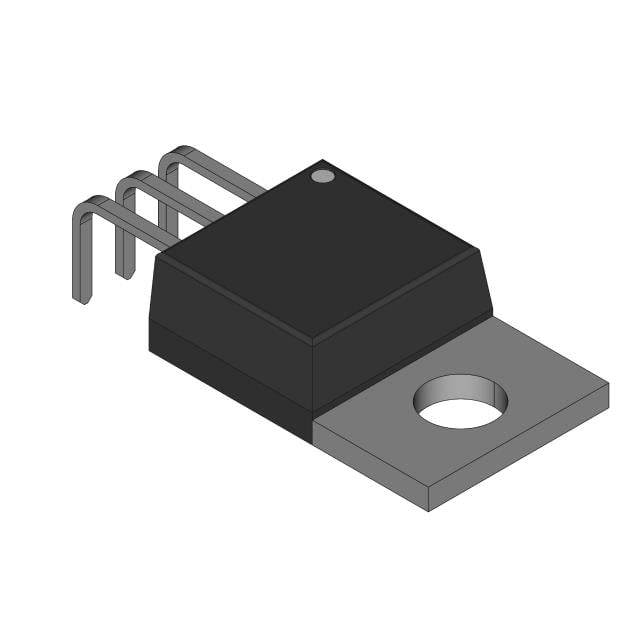

AUIRFB3806
AUTOMOTIVE N CHANNEL
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRFB3806
AUIRFB3806 Hakkında
AUIRFB3806, Rochester Electronics tarafından üretilen otomotiv sınıfı N-Channel MOSFET transistördür. TO-220-3 paketinde sunulan bu bileşen, 60V drain-source voltajında 43A sürekli drenaj akımı ile çalışır. Maximum güç tüketimi 71W'tir. 10V gate voltajında 15.8mOhm on-direnci ile karakterize edilen bu FET, anahtarlama ve güç yönetimi uygulamalarında kullanılır. -55°C ile 175°C arasında çalışan bu transistör, otomotiv sistemleri, motor kontrol devreleri ve güç kaynakları gibi uygulamalarda yer bulur. 1150pF input kapasitansi ve 30nC gate yükü, hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 43A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1150 pF @ 50 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 71W (Tc) |
| Rds On (Max) @ Id, Vgs | 15.8mOhm @ 25A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 50µA |
