Transistörler - FET, MOSFET - Tekil

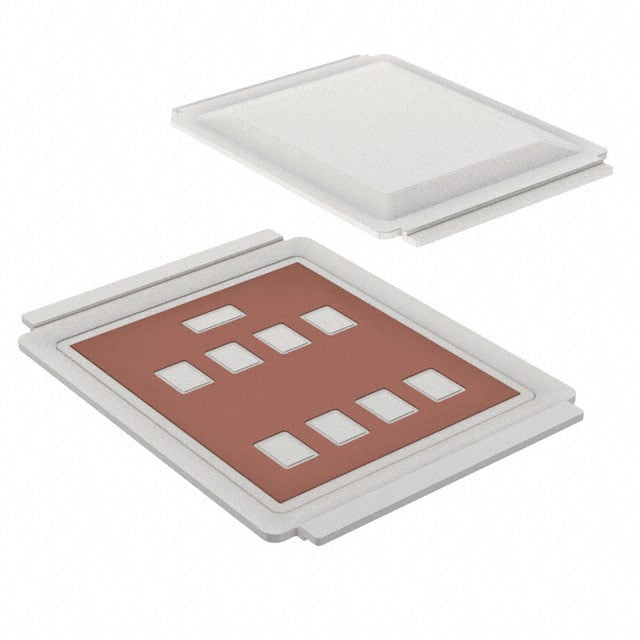

AUIRF8739L2TR
MOSFET N-CH 40V 57A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric L8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF8739L2
AUIRF8739L2TR Hakkında
AUIRF8739L2TR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 40V dren-kaynak gerilimi (Vdss) ve 57A sürekli dren akımı (Id @ 25°C) kapasitesine sahiptir. DirectFET™ Isometric L8 paketleme teknolojisi ile kompakt tasarım sunmaktadır. 0.6mOhm düşük on-resistance (Rds On) değeri ile enerji dönüşüm uygulamalarında verim kaybını minimize eder. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. DC-DC dönüştürücüler, güç yönetimi devreleri, motor sürücüleri ve anahtarlama uygulamalarında yaygın olarak kullanılmaktadır. 3.8W (Ta) güç tüketimi ile ısı yönetimi açısından verimlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 57A (Ta), 545A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 562 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 17890 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric L8 |
| Part Status | Active |
| Power Dissipation (Max) | 3.8W (Ta), 340W (Tc) |
| Rds On (Max) @ Id, Vgs | 0.6mOhm @ 195A, 10V |
| Supplier Device Package | DirectFET™ Isometric L8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 40V |
| Vgs(th) (Max) @ Id | 3.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
