Transistörler - FET, MOSFET - Tekil
AUIRF8736M2TR

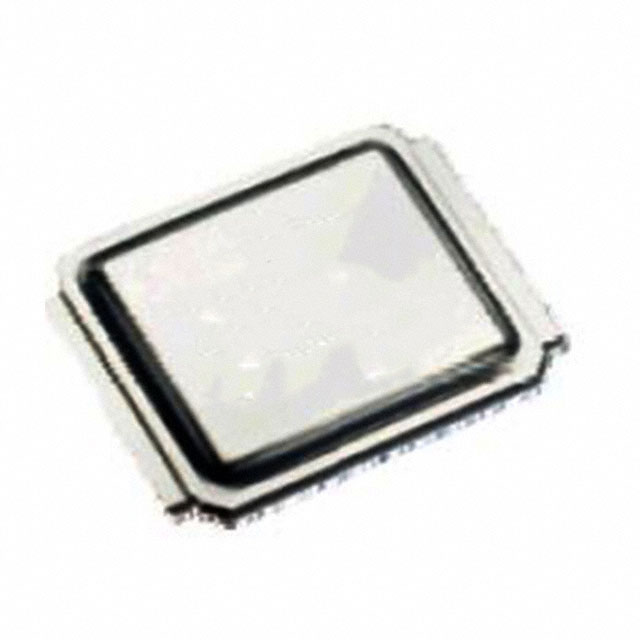

MOSFET N-CH 40V 27A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric M4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF8736M2TR
AUIRF8736M2TR Hakkında
Infineon Technologies tarafından üretilen AUIRF8736M2TR, N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 27A sürekli çalışma akımı ile güç yönetimi uygulamalarında kullanılır. DirectFET™ Isometric M4 paketinde sunulan bu bileşen, 1.9mΩ düşük RDS(on) değeri sayesinde enerji kaybını minimize eder. -55°C ile 175°C arasında çalışma sıcaklığı aralığında yüksek güvenilirlik sağlar. Endüstriyel güç kaynakları, motor kontrol devreleri, DC-DC dönüştürücüler ve anahtarlama uygulamalarında yaygın olarak tercih edilir. 204nC gate charge ve hızlı anahtarlama özellikleri ile verimli devre tasarımını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 27A (Ta), 137A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 204 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6867 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric M4 |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta), 63W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.9mOhm @ 85A, 10V |
| Supplier Device Package | DirectFET™ Isometric M4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 150µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
