Transistörler - FET, MOSFET - Tekil

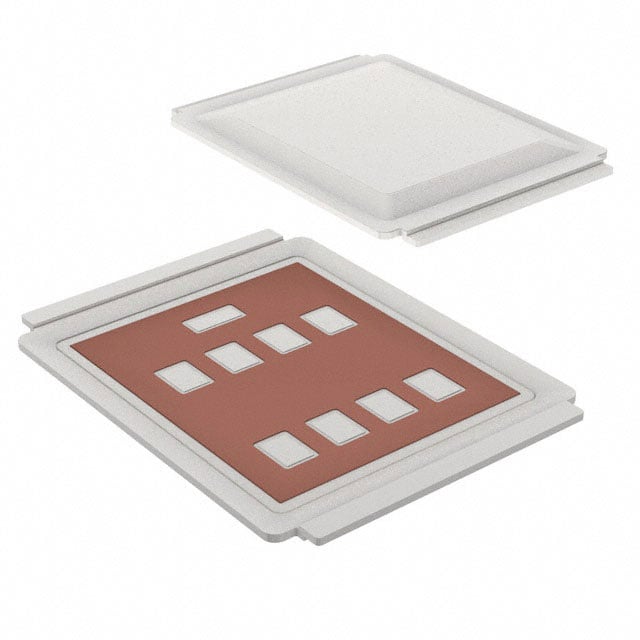

AUIRF7799L2TR
MOSFET N-CH 250V 375A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric L8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF7799L2
AUIRF7799L2TR Hakkında
AUIRF7799L2TR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 250V dren-kaynak gerilimi (Vdss) ve 375A sürekli dren akımı (Id) kapasitesine sahip bu bileşen, DirectFET™ Isometric L8 paketinde sunulmaktadır. 38mΩ maksimum RDS(on) değeri ile düşük geçiş direnci sağlar. Güç dönüştürme uygulamaları, inverter devreleri, motorlu sürücüler ve endüstriyel güç yönetim sistemlerinde kullanılır. -55°C ile 175°C arasında çalışan geniş sıcaklık aralığı ve 165nC gate charge değeri, yüksek hızlı anahtarlama uygulamaları için uygunluğunu belirler. Surface mount montaj tipi ile kompakt devre tasarımlarına entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 375A (Tc) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 165 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6714 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric L8 |
| Part Status | Active |
| Power Dissipation (Max) | 4.3W (Ta), 125W (Tc) |
| Rds On (Max) @ Id, Vgs | 38mOhm @ 21A, 10V |
| Supplier Device Package | DirectFET™ Isometric L8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
