Transistörler - FET, MOSFET - Tekil

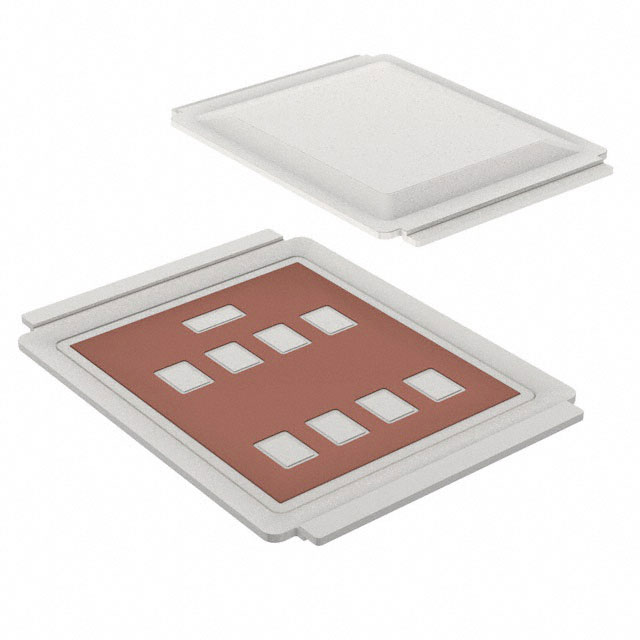

AUIRF7769L2TR
MOSFET N-CH 100V 375A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric L8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF7769L2
AUIRF7769L2TR Hakkında
AUIRF7769L2TR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source voltajına ve 375A sürekli drain akımına sahip bu bileşen, DirectFET™ Isometric L8 paket tipi ile sunulmaktadır. 3.5mΩ maksimum Rds(on) değeri ile düşük güç kaybı sağlar. Gate charge 300nC ve input capacitance 11560pF özelikleri hızlı anahtarlama uygulamalarında kullanılmaya uygundur. -55°C ile 175°C arasında çalışma sıcaklığı aralığında 125W güç tüketebilir. Güç yönetimi, motorlar, invertörler ve ağır akım uygulamalarında yaygın olarak kullanılır. Surface mount teknolojisi ile PCB entegrasyonu kolaylaştırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 375A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 300 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 11560 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric L8 |
| Part Status | Active |
| Power Dissipation (Max) | 3.3W (Ta), 125W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.5mOhm @ 74A, 10V |
| Supplier Device Package | DirectFET™ Isometric L8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
