Transistörler - FET, MOSFET - Tekil

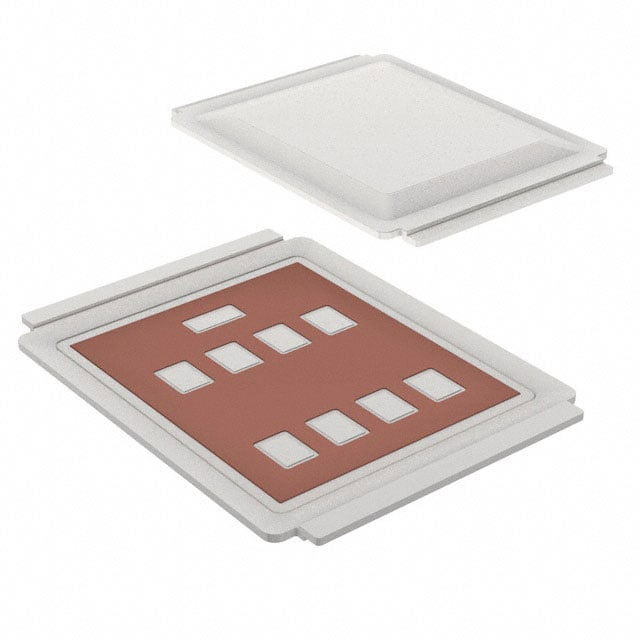

AUIRF7759L2TR
MOSFET N-CH 75V 375A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric L8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF7759L2
AUIRF7759L2TR Hakkında
AUIRF7759L2TR, Infineon Technologies tarafından üretilen 75V N-Channel MOSFET transistörüdür. DirectFET™ Isometric L8 paketinde sunulan bu bileşen, 375A sürekli drenaj akımı kapasitesine sahiptir. Maksimum RDS(on) değeri 10V gate voltajında 2.3mOhm olup, düşük kayıp uygulamalar için optimize edilmiştir. 300nC gate charge ve 12222pF input capacitance ile hızlı switching performansı sağlar. -55°C ile +175°C arasında çalışma sıcaklığında stabil operasyon sunar. Yüksek akım anahtarlaması gerektiren endüstriyel kontrol, güç yönetimi, motor sürücüleri ve konverter uygulamalarında kullanılır. Surface mount montajı için DirectFET teknolojisiyle kompakt tasarım sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 375A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 300 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 12222 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric L8 |
| Part Status | Active |
| Power Dissipation (Max) | 3.3W (Ta), 125W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.3mOhm @ 96A, 10V |
| Supplier Device Package | DirectFET™ Isometric L8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
