Transistörler - FET, MOSFET - Tekil

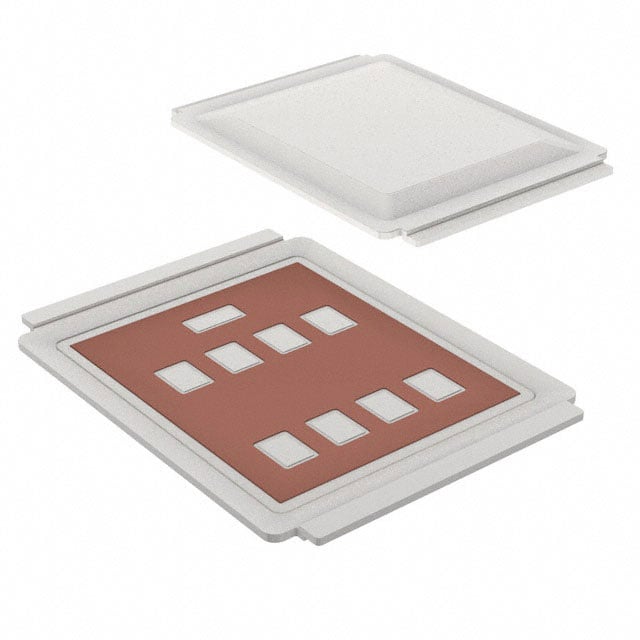

AUIRF7749L2TR
MOSFET N-CH 60V 36A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric L8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF7749L2
AUIRF7749L2TR Hakkında
AUIRF7749L2TR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 60V Drain-Source gerilimi ve 36A sürekli dren akımı kapasitesine sahiptir. DirectFET™ Isometric L8 paketlemesi sayesinde kompakt tasarımlar için uygundur. 1.5mOhm RDS(on) değeriyle düşük geçiş direnci sunar. Güç yönetimi, DC-DC dönüştürücüler, motor kontrol devreleri ve endüstriyel anahtarlama uygulamalarında kullanılır. -55°C ile 175°C arasında çalışma sıcaklığında stabil performans sağlar. 275nC gate charge değeri hızlı anahtarlama karakteristiği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 36A (Ta), 345A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 275 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 10655 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric L8 |
| Part Status | Active |
| Power Dissipation (Max) | 3.8W (Ta), 341W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.5mOhm @ 120A, 10V |
| Supplier Device Package | DirectFET™ Isometric L8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 60V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
