Transistörler - FET, MOSFET - Tekil

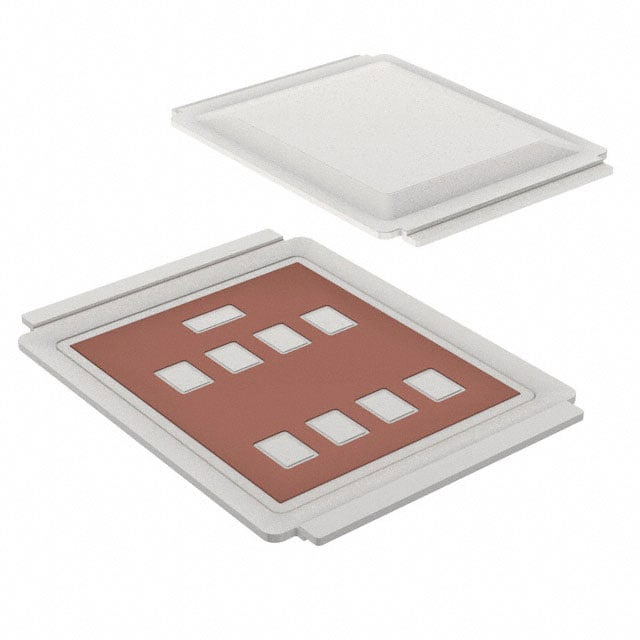

AUIRF7739L2TR
MOSFET N-CH 40V 46A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric L8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF7739L2
AUIRF7739L2TR Hakkında
AUIRF7739L2TR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source voltaj ile çalışan bu bileşen, 46A sürekli drenaj akımı (Ta) ile güç uygulamalarında kullanılmaya uygundur. DirectFET™ Isometric L8 paket yapısıyla yüksek yoğunluklu PCB tasarımlarında yer kazandırır. 1mΩ (10V, 160A) düşük RdsOn değeri ile enerji kaybını azaltır. -55°C ile 175°C arasında çalışma sıcaklığında stabil performans sunar. Anahtarlama devrelerinde, DC-DC dönüştürücülerde, güç yönetimi ve hızlı anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 46A (Ta), 270A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 330 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 11880 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric L8 |
| Part Status | Active |
| Power Dissipation (Max) | 3.8W (Ta), 125W (Tc) |
| Rds On (Max) @ Id, Vgs | 1mOhm @ 160A, 10V |
| Supplier Device Package | DirectFET™ Isometric L8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
