Transistörler - FET, MOSFET - Tekil

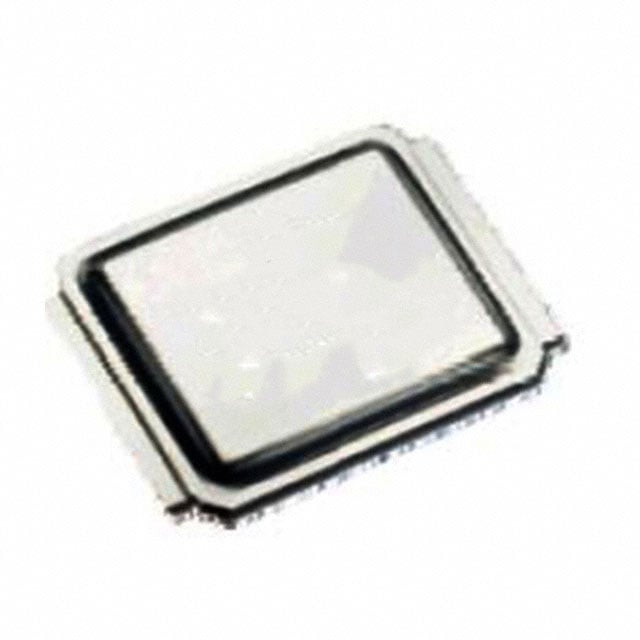

AUIRF7736M2TR
MOSFET N-CH 40V 22A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric M4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF7736
AUIRF7736M2TR Hakkında
AUIRF7736M2TR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source voltaj ve 22A sürekli drenaj akımı ile tasarlanan bu komponent, DirectFET™ Isometric M4 paket tipi ile sunulmaktadır. 3mOhm maksimum RDS(on) değeri sayesinde düşük açılış direnci sunar. Gate charge değeri 108nC olup, hızlı anahtarlama işlemleri için uygun karakteristiklere sahiptir. -55°C ile 175°C arasında çalışan bu transistör, güç kaynakları, DC-DC konverterler, motor sürücüleri ve endüstriyel kontrol uygulamalarında yaygın olarak kullanılır. Surface mount montajı ile PCB entegrasyonu kolaylaştırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Ta), 108A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 108 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4267 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric M4 |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta), 63W (Tc) |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 65A, 10V |
| Supplier Device Package | DirectFET™ Isometric M4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 150µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
