Transistörler - FET, MOSFET - Tekil

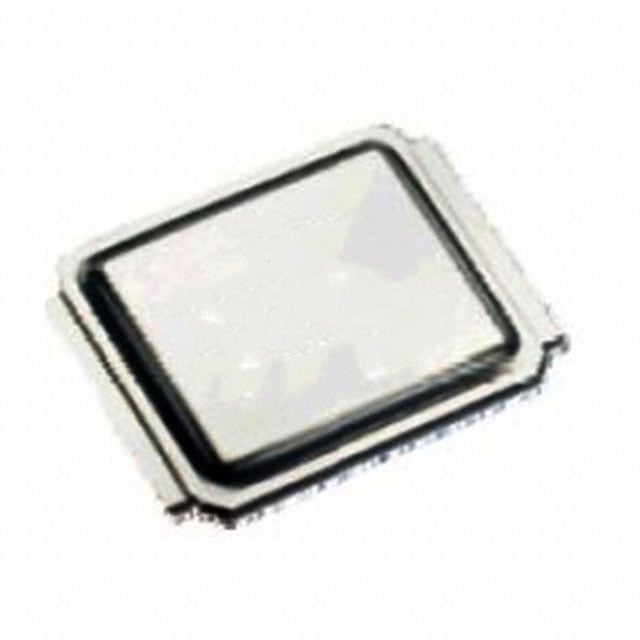

AUIRF7734M2TR
MOSFET N-CH 40V 17A DIRECTFET M2
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric M2
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF7734M2
AUIRF7734M2TR Hakkında
AUIRF7734M2TR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source voltajında 17A sürekli akım kapasitesiyle düşük güç uygulamalarında anahtarlama elemanı olarak çalışır. DirectFET™ Isometric M2 paketlemesi kompakt PCB tasarımı sağlar. 4.9mΩ maksimum RDS(on) değeriyle düşük kayıplar ve verimli ısı yönetimi sunar. Güç yönetimi devreleri, DC-DC konvertörler, motor kontrol uygulamaları ve hafif yük anahtarlamalarında kullanılır. -55°C ile 175°C arasında çalışır. Obsolete durumdaki bu bileşen stok kontrol ve arşiv dokümantasyon için referans değeri taşır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 17A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 72 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2545 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric M2 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.5W (Ta), 46W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.9mOhm @ 43A, 10V |
| Supplier Device Package | DirectFET™ Isometric M2 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
