Transistörler - FET, MOSFET - Tekil

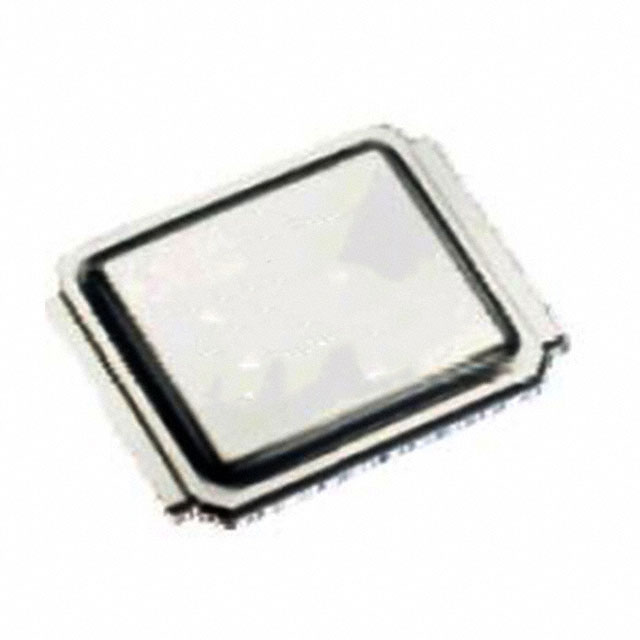

AUIRF7675M2TR
MOSFET N-CH 150V 4.4A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric M2
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF7675M2
AUIRF7675M2TR Hakkında
AUIRF7675M2TR, Infineon Technologies tarafından üretilen N-kanallı MOSFET transistördür. 150V drain-source gerilimi (Vdss) ve 4.4A sürekli drenaj akımı (Ta) ile karakterize edilir. DirectFET™ Isometric M2 paketinde sunulan bu bileşen, düşük gate charge (32 nC @ 10V) ve 56mOhm maksimum RDS(on) değerleri sayesinde verimli anahtarlama uygulamalarında kullanılır. -55°C ile 175°C arasında çalışabilen bu MOSFET, güç yönetimi, DC-DC dönüştürücüler, motor kontrol ve endüstriyel anahtarlama devreleri gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.4A (Ta), 18A (Tc) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 32 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1360 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric M2 |
| Part Status | Active |
| Power Dissipation (Max) | 2.7W (Ta), 45W (Tc) |
| Rds On (Max) @ Id, Vgs | 56mOhm @ 11A, 10V |
| Supplier Device Package | DirectFET™ Isometric M2 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
