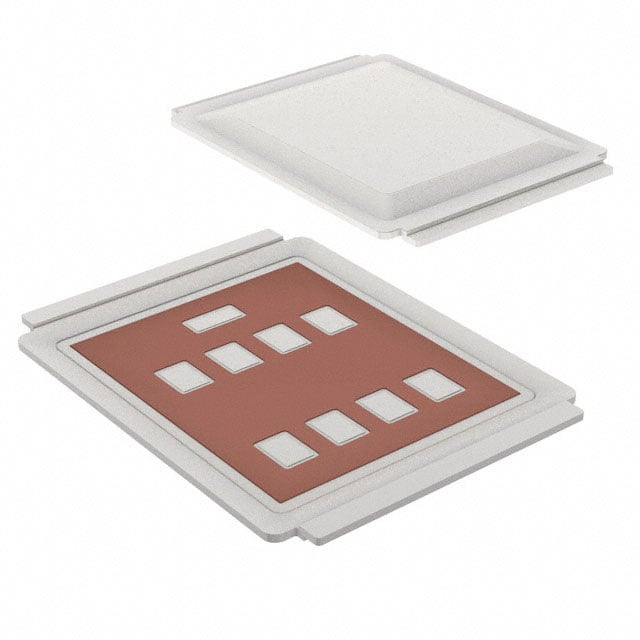

AUIRF7669L2TR
MOSFET N-CH 100V 19A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric L8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF7669L2
AUIRF7669L2TR Hakkında
AUIRF7669L2TR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source voltaj kapasitesi ve 19A sürekli drain akımı ile güç elektronik uygulamalarında kullanılır. DirectFET™ Isometric L8 paketinde sunulan bu bileşen, düşük 4.4mOhm on-resistance değeri sayesinde verimli anahtarlama sağlar. Gate charge 120nC ile hızlı komutasyon karakteristiğine sahiptir. -55°C ile 175°C arasında çalışabilir. Anahtarlama güç kaynakları, motor sürücüleri, enerji dönüşüm sistemleri ve benzer uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 19A (Ta), 114A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 120 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5660 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric L8 |
| Part Status | Active |
| Power Dissipation (Max) | 3.3W (Ta), 100W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.4mOhm @ 68A, 10V |
| Supplier Device Package | DirectFET™ Isometric L8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
