Transistörler - FET, MOSFET - Tekil

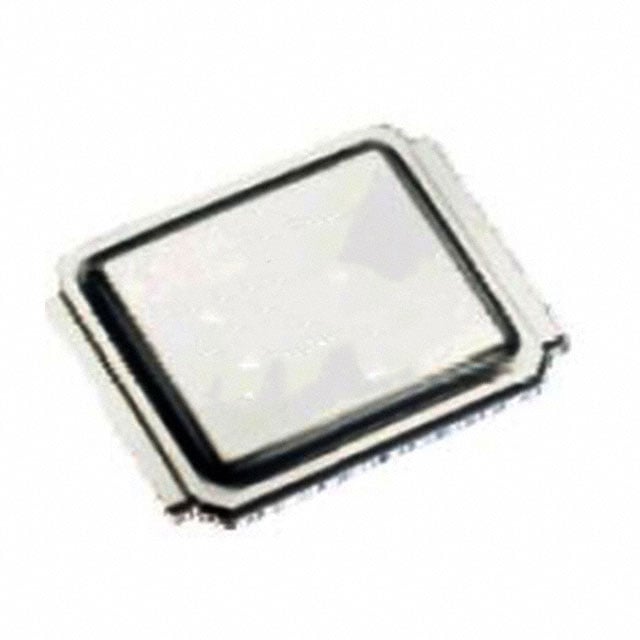

AUIRF7648M2TR
MOSFET N-CH 60V 14A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric M4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF7648M2
AUIRF7648M2TR Hakkında
AUIRF7648M2TR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. DirectFET™ Isometric M4 paket teknolojisinde sunulan bu bileşen, 60V drain-source gerilimi ve 14A sürekli akım kapasitesi ile tasarlanmıştır. 7mΩ'luk düşük gate-source direnci (Rds On), güç anahtarlama uygulamalarında enerji kaybını minimize eder. 53nC gate charge değeri, hızlı komütasyon özelliği sağlar. -55°C ile 175°C arasında çalışabilme kapasitesi, geniş sıcaklık aralığında kullanım imkanı tanır. DC-DC dönüştürücüler, motor sürücüleri, güç yönetimi devreleri ve anahtarlama uygulamalarında yaygın olarak kullanılır. Surface mount teknolojisi, kompakt tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta), 68A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 53 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2170 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric M4 |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta), 63W (Tc) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 41A, 10V |
| Supplier Device Package | DirectFET™ Isometric M4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.9V @ 150µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
