Transistörler - FET, MOSFET - Tekil

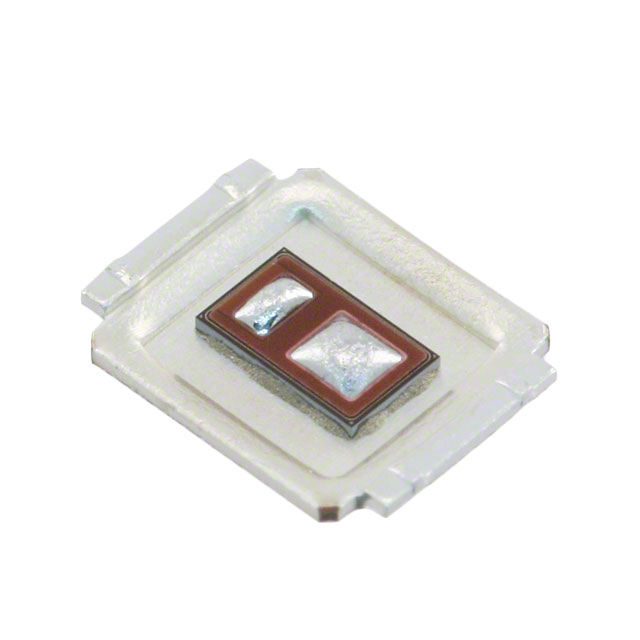

AUIRF7640S2TR
MOSFET N-CH 60V 5.8A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric SB
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF7640S2
AUIRF7640S2TR Hakkında
AUIRF7640S2TR, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source gerilim ile çalışabilen bu bileşen, 5.8A sürekli drenaj akımı kapasitesine sahiptir. DirectFET™ Isometric SB paketinde sunulan transistör, düşük on-dirençli (36mOhm @ 13A, 10V) tasarımı sayesinde güç uygulamalarında verimli çalışır. -55°C ile 175°C arasında çalışan bu FET, anahtarlama devrelerinde, güç yönetimi uygulamalarında ve motor kontrol sistemlerinde kullanılır. ±20V maksimum gate gerilimi ile güvenli çalışma sağlar. Yüksek entegrasyon yoğunluğu gerektiren uygulamalara uygun surface mount formatında tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.8A (Ta), 21A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 11 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 450 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric SB |
| Part Status | Active |
| Power Dissipation (Max) | 2.4W (Ta), 30W (Tc) |
| Rds On (Max) @ Id, Vgs | 36mOhm @ 13A, 10V |
| Supplier Device Package | DIRECTFET SB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5V @ 25µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
