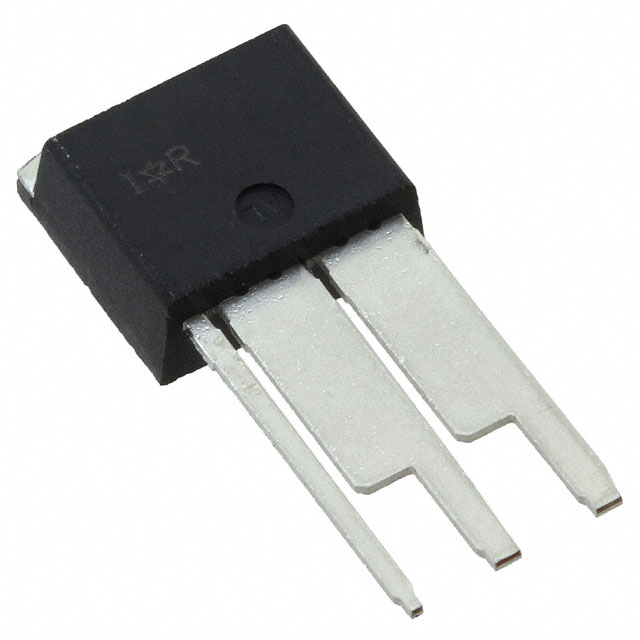

AUIRF1324WL
MOSFET N-CH 24V 240A TO262-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-262-3 Wide Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AUIRF1324
AUIRF1324WL Hakkında
AUIRF1324WL, Rochester Electronics tarafından üretilen N-Channel MOSFET transistörüdür. 24V drain-source voltajında 240A sürekli drenaj akımı kapasitesine sahip bu bileşen, güç elektronikleri uygulamalarında anahtarlama ve kontrol görevlerinde kullanılır. TO-262-3 paketlemesi ile through-hole montajına uygun olan cihaz, -55°C ile +175°C arasında çalışabilir. 1.3mΩ maksimum Rds(on) değeri ile düşük dirençli iletim karakteristiği sunar. Motor kontrol devreleri, güç kaynakları, invertörler ve yüksek akımlu DC-DC dönüştürücülerde yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 240A (Tc) |
| Drain to Source Voltage (Vdss) | 24 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 180 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7630 pF @ 19 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-262-3 Wide Leads |
| Part Status | Active |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.3mOhm @ 195A, 10V |
| Supplier Device Package | TO-262-3 Wide |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
