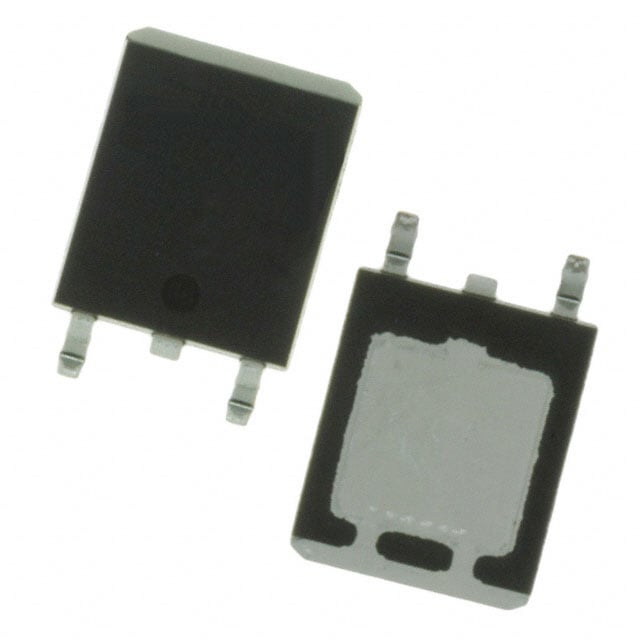

ATP214-TL-H
MOSFET N-CH 60V 75A ATPAK
- Üretici
- onsemi
- Paket/Kılıf
- ATPAK (2 leads+tab)
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- ATP214
ATP214-TL-H Hakkında
ATP214-TL-H, onsemi tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 75A sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılır. ATPAK paketinde sunulan bu bileşen, düşük RDS(on) değeri (8.1mOhm @ 10V) sayesinde iletim kayıplarını minimize eder. Anahtarlama devreleri, güç yönetimi sistemleri, motor kontrol uygulamaları ve DC-DC dönüştürücülerde yaygın olarak tercih edilir. ±20V gate gerilimi kapasitesi ve maksimum 96nC gate yükü hızlı komutasyon sağlar. Surface mount tasarımı ile yüksek yoğunluklu PCB uygulamalarına uygundur. Maksimum 150°C junction sıcaklığında çalışabilir ve 60W güç disipasyonuna dayanıklıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 96 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4850 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | ATPAK (2 leads+tab) |
| Part Status | Market |
| Power Dissipation (Max) | 60W (Tc) |
| Rds On (Max) @ Id, Vgs | 8.1mOhm @ 38A, 10V |
| Supplier Device Package | ATPAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
