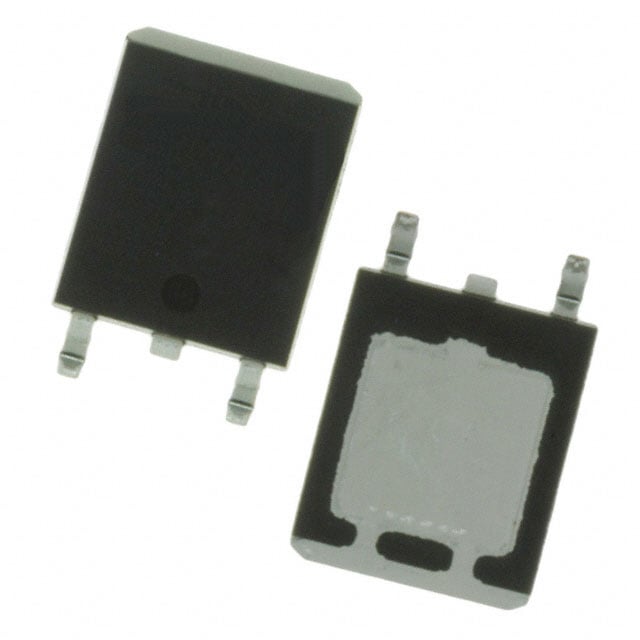

ATP101-TL-HX
MOSFET P-CH 30V 25A ATPAK
- Üretici
- onsemi
- Paket/Kılıf
- ATPAK (2 leads+tab)
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- ATP101
ATP101-TL-HX Hakkında
ATP101-TL-HX, onsemi tarafından üretilen P-Channel MOSFET transistördür. 30V drain-source voltajı ve 25A sürekli drain akımı ile orta güç uygulamalarında kullanılır. 10mΩ (10V, 13A'da) RDS(on) değeri ile düşük iletim kayıpları sağlar. ATPAK paketinde sunulan bu bileşen, güç yönetimi devreleri, motor kontrol, power switching ve DC-DC konvertörlerde yer alır. ±20V maksimum gate voltajı ve 875pF input kapasitansi ile hızlı komütasyon özelliğine sahiptir. Maksimum 150°C işletme sıcaklığında 30W güç dağıtabilir. Surface mount teknolojisi ile PCB entegrasyonu kolaylaştırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 875 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | ATPAK (2 leads+tab) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 30W (Tc) |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 13A, 10V |
| Supplier Device Package | ATPAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
