Transistörler - FET, MOSFET - Tekil

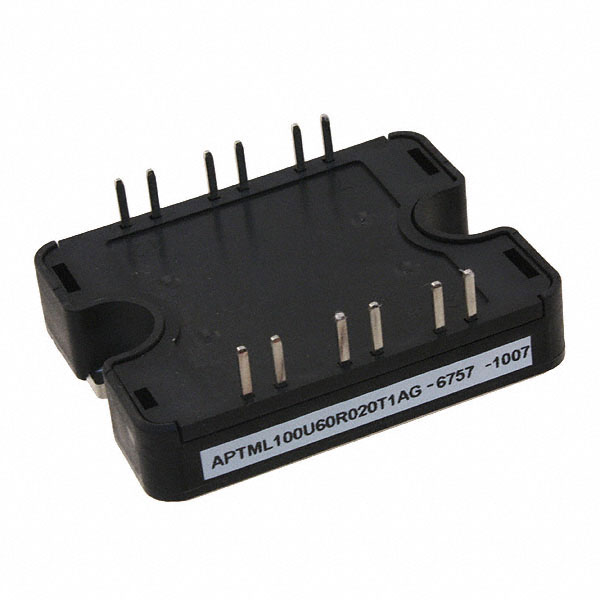

APTML100U60R020T1AG
MOSFET N-CH 1000V 20A SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- APTML100U60R020T1AG
APTML100U60R020T1AG Hakkında
APTML100U60R020T1AG, Microchip Technology tarafından üretilen N-Channel MOSFET transistördür. 1000V drain-source gerilim (Vdss) ve 20A sürekli drain akımı (Id) özelliğine sahiptir. 10V gate-source geriliminde 720mOhm maksimum Rds(on) değeri ile düşük dirençli bir tasarıma sahiptir. SP1 kasa tipinde sunulan bu transistör, -40°C ile 150°C sıcaklık aralığında çalışabilir ve maksimum 520W güç tüketebilir. Yüksek gerilim endüstriyel uygulamaları, anahtarlama devreleri, motor kontrol sistemleri ve güç dönüştürücülerinde kullanılan bir bileşendir. ±30V maksimum Vgs ile tetikleme esnekliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Tc) |
| Drain to Source Voltage (Vdss) | 1000 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 6000 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power Dissipation (Max) | 520W (Tc) |
| Rds On (Max) @ Id, Vgs | 720mOhm @ 10A, 10V |
| Supplier Device Package | SP1 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4V @ 2.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
