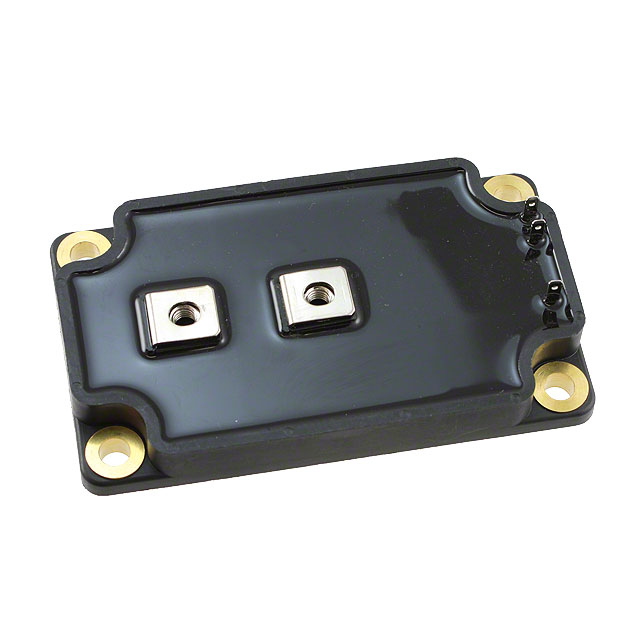

APTM50UM09FAG
MOSFET N-CH 500V 497A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- APTM50UM09FAG
APTM50UM09FAG Hakkında
APTM50UM09FAG, Microchip Technology tarafından üretilen N-Channel MOSFET transistördür. 500V drain-source gerilimi ve 497A sürekli drain akımı ile yüksek güç uygulamalarında kullanılır. 10mΩ maksimum RDS(on) değeri ile verimli iletim sağlar. SP6 chassis mount paketi ile endüstriyel ve profesyonel elektronik cihazlarda, güç dönüştürücüler, inverterler, motor kontrol devreleri ve anahtarlama uygulamalarında tercih edilir. -40°C ile +150°C çalışma sıcaklığı aralığında güvenilir performans sunar. 5000W maksimum güç yayma kapasitesi ile ağır yük koşullarında kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 497A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1200 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 63300 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power Dissipation (Max) | 5000W (Tc) |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 248.5A, 10V |
| Supplier Device Package | SP6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 30mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
