Transistörler - FET, MOSFET - Tekil

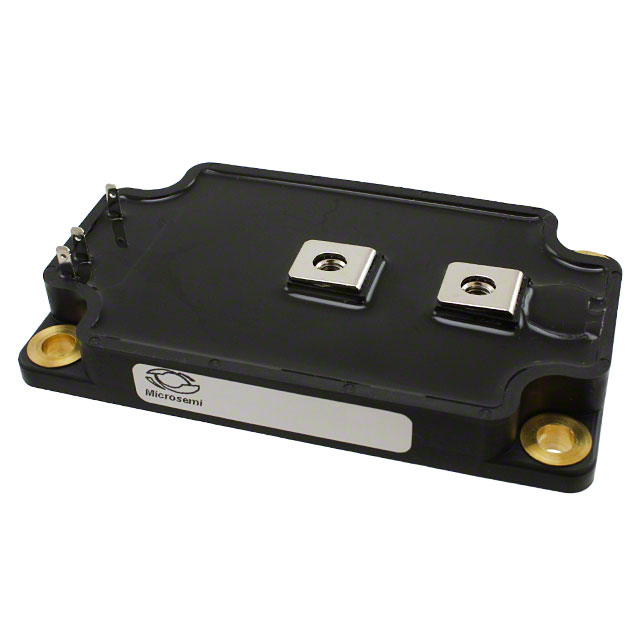

APTM20UM03FAG
MOSFET N-CH 200V 580A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- APTM20UM03FAG
APTM20UM03FAG Hakkında
APTM20UM03FAG, Microchip Technology tarafından üretilen N-Channel MOSFET transistördür. 200V drain-source voltaj desteği ve 580A sürekli drain akımı kapasitesi ile yüksek güç uygulamalarında kullanılmak üzere tasarlanmıştır. 3.6mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. SP6 paketinde sunulan bu bileşen, endüstriyel güç dönüştürücüleri, motor sürücüleri, enerji yönetim sistemleri ve ağır akım anahtarlama uygulamalarında tercih edilir. ±30V maksimum gate voltajı, 5V gate-source eşik voltajı ve geniş -40°C ~ 150°C çalışma sıcaklık aralığı ile karakterizedir. 2270W maksimum güç dissipasyonu kapasitesi ile soğutma sistemi desteğinde yüksek verimlilik sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 580A (Tc) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 840 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 43300 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power Dissipation (Max) | 2270W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.6mOhm @ 290A, 10V |
| Supplier Device Package | SP6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 15mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
