Transistörler - FET, MOSFET - Tekil

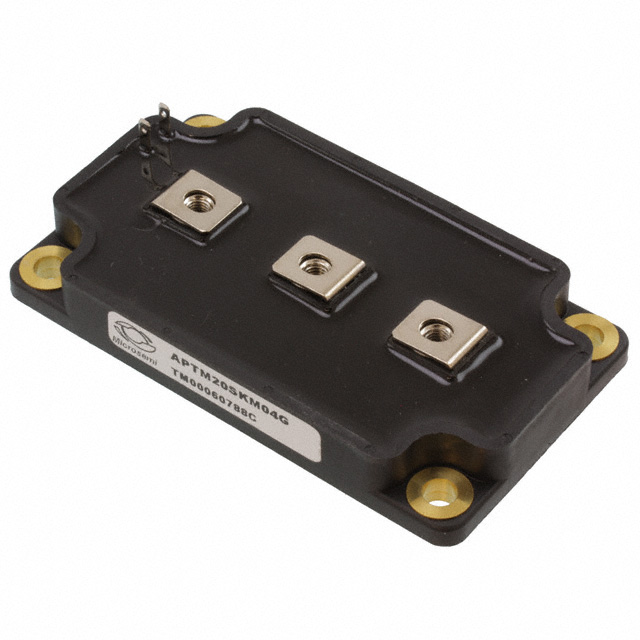

APTM20SKM04G
MOSFET N-CH 200V 372A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- APTM20SKM04G
APTM20SKM04G Hakkında
APTM20SKM04G, Microchip Technology tarafından üretilen N-Channel MOSFET transistördür. 200V drenaj-kaynak gerilimi ve 372A sürekli drenaj akımı ile yüksek güç uygulamalarında kullanılır. 5mΩ maksimum Rds(On) değeri ile düşük iletim kaybı sağlar. SP6 chassis mount paketinde sunulan bu bileşen, anahtarlama uygulamaları, güç dönüştürücüler, motor sürücüleri ve endüstriyel kontrolde tercih edilir. -40°C ile 150°C arası çalışma sıcaklığında 1250W güç saçma kapasitesine sahiptir. ±30V maksimum gate gerilimi ile güvenli çalışma ortamı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 372A (Tc) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 560 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 28900 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power Dissipation (Max) | 1250W (Tc) |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 186A, 10V |
| Supplier Device Package | SP6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
