Transistörler - FET, MOSFET - Tekil

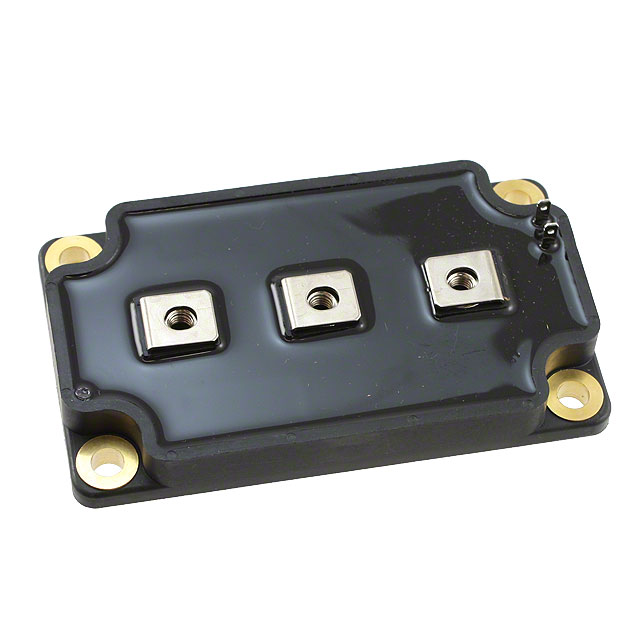

APTM20DAM05G
MOSFET N-CH 200V 317A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- APTM20DAM05G
APTM20DAM05G Hakkında
APTM20DAM05G, Microchip Technology tarafından üretilen N-Channel MOSFET transistördür. 200V Drain-Source gerilimi ve 317A sürekli drain akımı kapasitesi ile yüksek güç uygulamalarında kullanılır. SP6 paketinde chassis mount konfigürasyonunda sunulur. 6mΩ RDS(on) değeri ile düşük iletim kaybı sağlar. -40°C ile 150°C arasındaki geniş sıcaklık aralığında çalışır ve maksimum 1136W güç dağıtabilir. Gate drive voltajı 10V'tur. Güç kaynakları, motor sürücüleri, DC-DC konvertörleri ve endüstriyel anahtarlama uygulamalarında kullanılan yüksek akım kapasiteli bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 317A (Tc) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 448 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 27400 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power Dissipation (Max) | 1136W (Tc) |
| Rds On (Max) @ Id, Vgs | 6mOhm @ 158.5A, 10V |
| Supplier Device Package | SP6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
