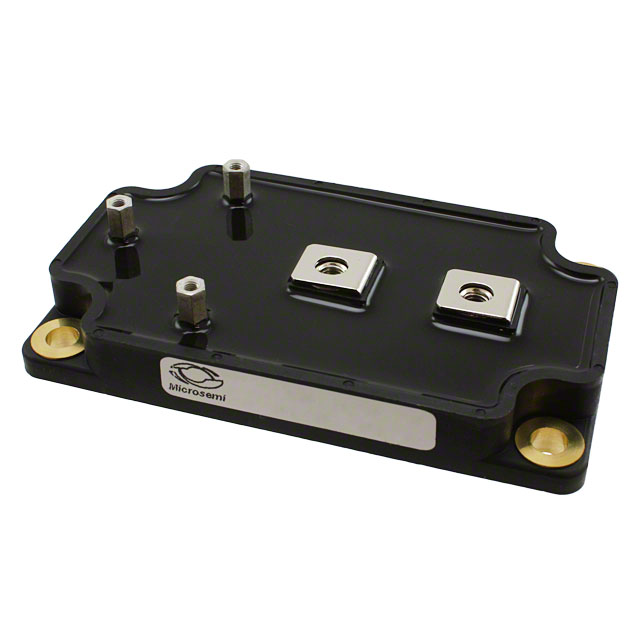

APTM120U10SCAVG
MOSFET N-CH 1200V 116A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- APTM120U10SCA
APTM120U10SCAVG Hakkında
APTM120U10SCAVG, Microchip Technology tarafından üretilen 1200V N-Channel MOSFET transistördür. 116A sürekli drain akımı kapasitesi ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. SP6 paket tipi ile chassis mount yapılabilir. 120mΩ maksimum Rds(on) değeri ile düşük iletim kaybı sağlar. ±30V Vgs aralığında çalışabilir ve -40°C ile 150°C arasında işletilebilir. Anahtarlama güç kaynakları, motor kontrol devreleri, UPS sistemleri ve endüstriyel inverter uygulamalarında yaygın olarak tercih edilir. 10V drive voltage ile standart kontrol devrelerine doğrudan uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 116A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1100 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 28900 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power Dissipation (Max) | 3290W (Tc) |
| Rds On (Max) @ Id, Vgs | 120mOhm @ 58A, 10V |
| Supplier Device Package | SP6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 20mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
