Transistörler - FET, MOSFET - Tekil

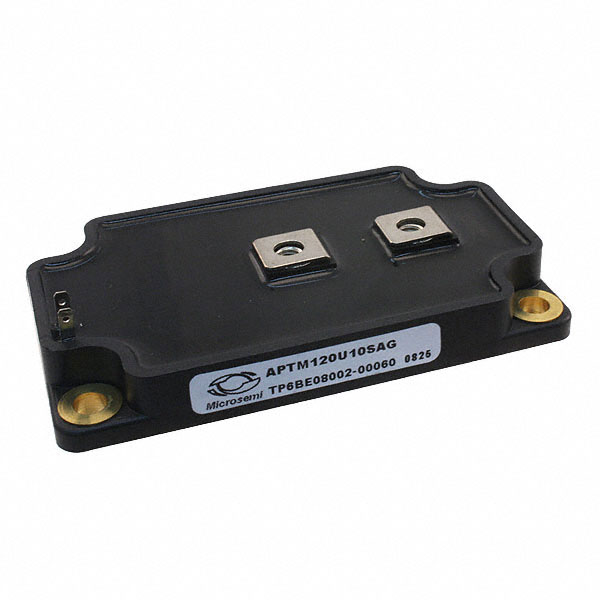

APTM120U10SAG
MOSFET N-CH 1200V 116A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- APTM120U10SAG
APTM120U10SAG Hakkında
APTM120U10SAG, Microchip Technology tarafından üretilen 1200V N-Channel MOSFET transistörüdür. 116A sürekli dren akımı kapasitesi ile yüksek güç uygulamalarında kullanılmaya uygundur. 10V sürücü voltajında 120mΩ on-direnç değeri ile düşük enerji kaybı sağlar. SP6 chassis mount paketi ile endüstriyel ve oto uygulamalarında, inverter, motor kontrol, güç kaynağı ve anahtarlama devreleri gibi yüksek voltaj uygulamalarında tercih edilir. -40°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 3290W maksimum güç dağılımı kapasitesi ile soğutma sistemleri ile birlikte yoğun uygulamalarda kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 116A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1100 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 28900 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power Dissipation (Max) | 3290W (Tc) |
| Rds On (Max) @ Id, Vgs | 120mOhm @ 58A, 10V |
| Supplier Device Package | SP6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 20mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
