Transistörler - FET, MOSFET - Tekil

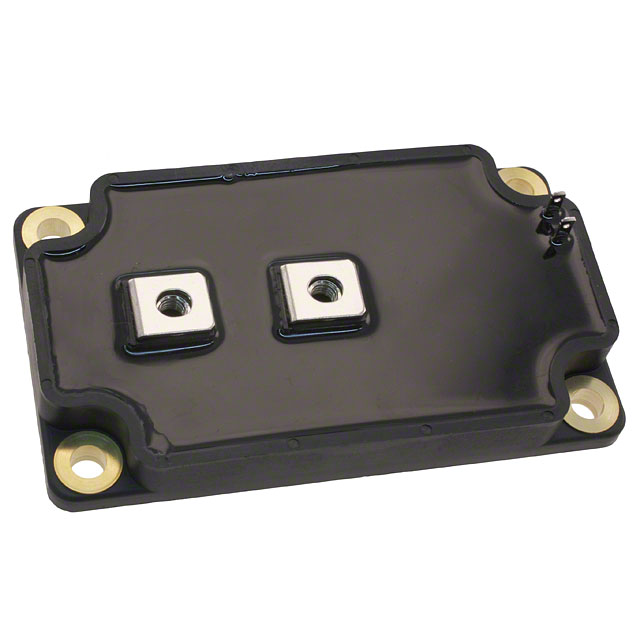

APTM100UM65SAG
MOSFET N-CH 1000V 145A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- APTM100UM65SAG
APTM100UM65SAG Hakkında
APTM100UM65SAG, Microchip Technology tarafından üretilen yüksek voltaj N-channel MOSFET transistördür. 1000V drain-source gerilimi ve 145A sürekli drain akımı kapasitesi ile güç dönüştürme uygulamalarında kullanılır. 78mOhm maksimum RDS(on) değeri ile iletim kayıplarını minimize eder. SP6 chassis mount paket ile endüstriyel ve enerji yönetimi sistemlerinde tercih edilir. -40°C ile +150°C arasında çalışan bu bileşen, anahtarlama güç kaynakları, DC-DC dönüştürücüler ve motor sürücü devreleri gibi uygulamalarda yer alır. 10V gate sürücü gerilimi ile kontrol edilir ve 3250W maksimum güç yayınlayabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 145A (Tc) |
| Drain to Source Voltage (Vdss) | 1000 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1068 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 28500 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power Dissipation (Max) | 3250W (Tc) |
| Rds On (Max) @ Id, Vgs | 78mOhm @ 72.5A, 10V |
| Supplier Device Package | SP6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 20mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
